产品简介

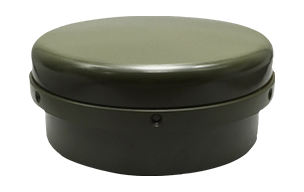

HX-SCPT003是一款全频段的定位天线，产品符合测量设备高精度、多系统兼容的应用需求，广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等高精度应用领域。

功能特性

强抗干扰能力

天线采用前置滤波技术提高对外界干扰的抑制,可以抑制无用的电磁干扰，提供稳定和可靠的GNSS信号

低风阻

小体积、低风阻设计可减少载体运行时的阻力

规格参数

天线特性

频率范围

1164-1278M 1540-1615M
功能定制：可进行所设置单元的任意减配

VSWR

≤1.5

阻抗

50欧姆（设计保证）

极化方式

右旋圆极化

覆盖角域

方位：0-360°
俯仰：0-90°

最大增益

4.5dBic

仰角20度

≥-4dBi(全频段)

电路特性

低噪放增益

40±2dB（可匹配模块调整）

低噪放其它参量

噪声系数：≤2.0dB
低噪放@带外100M抑制：≥40dB
低噪放输出驻波：≤2.0 dB
低噪放带内平坦度：≤2dB
低噪放工作电压：3.3~5.5VDC
低噪放工作电流：≤80mA

抗烧毁功率

≥10W

结构特性

天线尺寸

内体尺寸：φ66mm*H25mm （不带接头尺寸）
外壳尺寸：φ85mm*H48mm

天线接头

TNC-K

天线固定方式

螺丝锁

重量颜色

≤0.5Kg，灰白色

应用领域
