产品简介

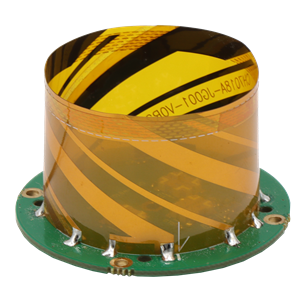

HX-CUX021A是一款涵盖GPS L1/L2/L5，BDS B1/B2/B3， GLONASS L1/L2/L3， Galileo E1/E5a/E5b/E6的四系统全频内置无人机天线，可广泛应用于测量测绘、导航调度等行业，尤其适用于轻型无人机的诸多应用，如航拍、远程遥测、灾情监视、交通巡逻、治安监控等。

功能特性

宽频带多频工作

天线带宽涵盖四系统多频段，在复杂的飞行环境中可以给无人机提供多渠道的位置信息，为飞行安全保驾护航。

相位中心稳定

相位中心稳定，天线采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

整机稳定性高

天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，在一些遮挡较严重的场合仍能正常收星，如航空设备倾斜飞行时也能正常工作

体积小巧便于集成

天线+有源电路整体尺寸为Ф45*H39.8mm，重量≤10g，天线本身坚韧性好、材质轻，可以很好的减少无人机的负重量，增加无人机的续航时间

规格参数

天线特性

频率范围

BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2/L3
GALILEO E1/ E5a/E5b/E6
QZSS L1/L2/L5/L6

阻抗

50欧姆

极化方式

右旋圆极化

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

2.8dBi

低噪声放大器指标

增益

28±2dB

噪声系数

≤1.5dB

工作电压

3.3~12VDC

工作电流

≤45mA

增益平坦度

±2dB

结构特性

天线尺寸

¢45*39.8mm

天线重量

＜ 10g

接头形式

IPEX 一代（线长30mm）

安装方式

3*M1.8螺钉固定安装

工作环境

工作温度

-40℃～+70℃

存储温度

-40℃～+85℃

湿度

95% 不冷凝
