产品简介

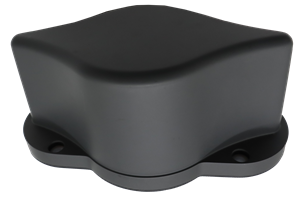

HX-MVX600A 是一款涵盖 GPS、 GLONASS、 BDS、 GALILEO 的四系统全频外置车载天线，并且可以兼容400MHz-5.9GHz 工作频段，天线单元增益高，覆盖频带宽，收星稳定，并且具有外观精美、环境可靠性高等特性，可配合多种 GPS、北斗接收机使用，广泛应用于机车、高铁等车载设备的导航调度、高精度定位等领域。

功能特性

系统间兼容性好

天线工作频段覆盖 GNSS 四大卫星导航系统，满足目前多系统兼容互操作的需求；同时兼容宽频段网络天线，简化了整机设计，产品稳定可靠

高稳定的相位中心

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小，实现高精度定位

网络天线性能优异

网络天线增益高，工作频带宽，带宽覆盖 400MHz-5.9GHz 频段，兼容电台通信、 4G 移动通信、蓝牙/WiFi 等通信系统

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低系统失锁风险

结构可靠性高

天线外形呈流线型设计，可减少风阻，可靠的防水设计，防护等级达到 IPX8，可适应恶劣使用环境

规格参数

GNSS天线特性

频率范围

GPS L1/L2/L5/ L-Band
BDS B1I/B2I/B3I B1C/B2a/B3b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5
SBAS L1/L5

阻抗

50欧姆

极化方式

GNSS 右旋圆极化

天线增益

法向增益≥5dBi

极化增益前后比

≥20dB

仰角 20°不圆度

≤±2dB

相位中心

±2mm

通信天线特性

频率范围

400-470MHz、825-960MHz
1710-2700MHz、5700-5900MHz

阻抗

50 欧姆

极化方式

垂直极化

水平面覆盖角度

360°

输出驻波

400-470MHz≤2
825-960MHz≤1.5
1710-2700MHz≤1.5
5700-5900MHz≤1.5

天线增益

400-470MHz≥3dB
825-960MHz≥4dB
1710-2170MHz≥6dB
2400-2700MHz≥8dB
5700-5900MHz≥8.5dB

低噪声放大器指标

增益

50±2dB

噪声系数

≤1.5dB

输出驻波

≤1.5

带外抑制

≥30dB@fL-50MHz
≥30dB@fH+50MHz
≥50dB@fL-100MHz
≥50dB@fH+100MHz

结构特性

天线尺寸

260mm*140mm*115mm

重量

≤1.9kg

接头形式

N-K

安装方式

4-M8 螺钉锁紧

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
