产品简介

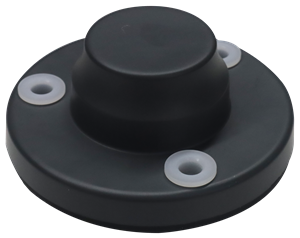

HX-MV8601A是一款涵盖GPS L1/L5，GLONASS G1，BDS B1I/B1C/ B2a，GALILEO E1/ E5a的四系统八频外置车载天线，可以配合多种北斗、GPS接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。

功能特性

系统间兼容性好

GNSS天线工作频率范围覆盖四系统八频段信号支持多模工作模式，可以配合多种北斗、GPS接收机使用，广泛应用于导航调度、跟踪监测、测控等领域

高稳定的相位中心

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小，实现高精度定位

收星效果好

天线单元具有增益高，方向图波束宽等特点，确保天线在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星，稳定的输出GNSS导航信号

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低系统失锁风险

结构可靠性高

外形尺寸为Φ104mm*43mm，整体结构坚固可靠，使防护等级达到IP67，可以在严苛的环境下长期稳定可靠工作

规格参数

天线特性

频率范围

GPS L1/L5
BDS B1I/B1C/ B2a
GLONASS G1
GALILEO E1/E5a

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

输出驻波

≤2.0

水平面覆盖角度

360°

最高增益

GNSS: 4dBi

低噪声放大器指标

增益

28±2dB

噪声系数

≤2dB

输出驻波

≤1.5

工作电压

+3.3～+12VDC

结构特性

天线尺寸

Φ104*43mm

重量

≤1.5kg

接头形式

TNC-K

安装方式

3-M8x40外六角螺栓

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
