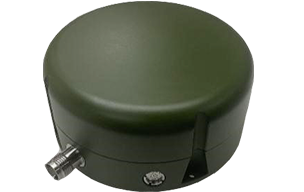

多频一线通天线 HX-RCRT003

高增益：层叠阵设计，兼顾高低仰角增益分布，保障信号接收的稳定性
强抗干扰能力：前置滤波技术，提高对外界干扰的抑制，有效抑制无用电磁干扰，提供稳定可靠GNSS信号
高可靠性：坚固可靠的结构设计，产品适应能力强，抗抖动能力强，在颠簸路面上信号收发稳定
体积小巧：尺寸仅有φ100*H45mm，结构设计紧凑，易于一体安装

在线咨询

产品简介

功能特性

规格参数

应用领域

同系列推荐

产品简介

HX-RCRT003是一款涵盖S\L\B1\B2\B3频点，配合车载设备使用，可实现短报文通信、导航、定位等功能的天线。该天线LNA具有出色的带外抑制性能，可有效抑制无用电磁干扰，保证BDS信号稳定可靠，并可避免接收机在复杂电磁环境中失锁。产品结构紧凑小巧，集成度高，安装方便。

功能特性

高增益

层叠阵设计，兼顾高低仰角增益分布，保障信号接收的稳定性

强抗干扰能力

前置滤波技术，提高对外界干扰的抑制，有效抑制无用电磁干扰，提供稳定可靠GNSS信号

高可靠性

坚固可靠的结构设计，产品适应能力强，抗抖动能力强，在颠簸路面上信号收发稳定

体积小巧

尺寸仅有φ100*H45mm，结构设计紧凑，易于一体安装

规格参数

天线特性

频率范围

S/L0-4/B1c/B3/B2b

VSWR

≤1.5

阻抗

50欧姆（设计保证）

收发隔离度

≥20dB（L@S/B3/B2b）
≥10dB（L@B1C）

极化方式

S/B3/B2b/B1c：右旋圆极化
L:左旋圆极化

覆盖角域

方位：0-360°
俯仰：0-90°

最大增益

S:4dBic
L:4dBic
B1c:4dBic
B3:3dBic
B2b：3dBic

仰角30度

S:≥-1dBic
L:≥-2dBic
B1c:≥-2dBic
B3≥-3dBic
B2b：-3dBic

电路特性

低噪放增益

40±2dB

低噪放噪声系数

≤2.0dB

低噪放输出驻波

≤2.0

抗烧毁功率

10W

功放功率增益

≥42dB

功放其它参数

功放输出功率：10W
功放输入驻波比:≤2
功放工作电流:≤3.0A
功放工作电压:12±0.5VDC

结构特性

天线尺寸

内体尺寸：φ78mm*H22mm （不带接头尺寸）
外壳尺寸：φ100mm*H45.5mm（不带接头尺寸）

重量颜色

≤500g，军绿色(GY06)

天线接头

TNC-K（侧边）

固定方式

螺丝锁固于射频底板

应用领域
