产品简介

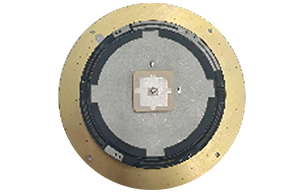

HX-RCRT012是一款涵盖北斗S\L\B1频点及4G、BT天线的一体式多模天线，使其在实现北斗短报文、定位功能的同时，还具有4G、BT通讯功能。该产品采用特殊的低密度复合材料作为天线载体，具有高隔离、重量轻、小型化等特点。

功能特性

高集成度

具有北斗短报文和定位功能，同时兼有4G和BT通讯功能

轻量化

低密度、低损耗介质材料，大大减少体积，减轻重量

规格参数

天线特性

频率范围

BDS:B1C:1575.42±16.368MHz
S: 2483.5MHz～2500MHz
L发射:1610~1626.5Mhz
4G:821~960MHz 1710MHz~2170MHz 2300MHz~2700MHz
BT:2400MHz~2500MHz

VSWR

≤1.5

阻抗

50欧姆（设计保证）

收发隔离度

≥20dB（L0@S）

极化方式

S/B1：右旋圆极化
L/4G/BT:左旋圆极化
4G/BT:线极化

覆盖角域

方位：0-360°
俯仰：0-90°

增益

B1C≥-1dBic (仰角30°)
B1C≥4.5dBic (仰角90°)
L≥-1dBic (仰角30°)
L≥5dBic (仰角90°)
S≥0dBic (仰角30°)
S≥4.5dBic (仰角90°)；

结构特性

天线内体尺寸

Φ116*18.5mm (不含线缆突出长度)

天线接头

MCX-JW（配RG178同轴电缆）@B1C@L@S IPEX 1代母头（配RF1.37同轴电缆）@4G@BT
