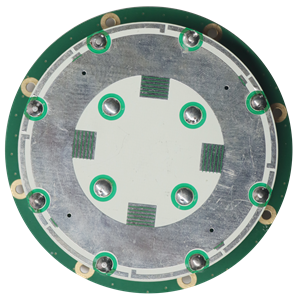

四系统全频内置测量天线 HX-CSX207A

首页

产品中心

高精度定位天线

智能网联天线

通信天线

无线数传电台

特殊天线

其他天线

行业领域

测量测绘

无人机

智能网联汽车

机器人

智慧农业

地基增强系统

物联网

技术与服务

技术支持

天线选型

产品定制

下载中心

在线留言

关于华信

公司简介

发展历程

品牌文化

研发制造

荣誉资质

新闻动态

人才招聘

联系我们

产品简介

功能特性

规格参数

应用领域

同系列推荐

产品简介

HX-CSX207A 是一款涵盖 BDS 、GPS、GLONASS 和 GALILEO 的四系统全频内置测量天线，满足目前测量设备高精度、多系统兼容的需求。具有性能高、体积小、可靠性高、方便安装等特点，主要用于无人车，自动驾驶，无人机车载移动地图系统及移动激光扫描系统解决方案等领域。

功能特性

GNSS导航信号稳定

天线单元具有增益高，方向图波束宽等特点，确保天线在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星，稳定的输出 GNSS 导航信号

高稳定相位中心

天线部分采用四馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险

可靠性结构

天线外形尺寸仅有Φ82×18.5mm，GNSS定位天线一体成型，天线尺寸小，精度高、一致性好，电气性能更稳定可靠

规格参数

天线特性

频率范围

高频段：1.525 to 1.615 GHz
低频段：1.165 to 1.278 GHz
GPSL1/L2/L5
BDS/B1/B2/B3
GLONASSL1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L3/L6
SBAS L1/L5
IRNSS L5
L-Band

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

4.0dBi

相位中心误差

±2mm

低噪声放大器指标

增益

25±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +16VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ82*18.5mm

重量

≤100g

接头形式

Fakra公头

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
