产品简介

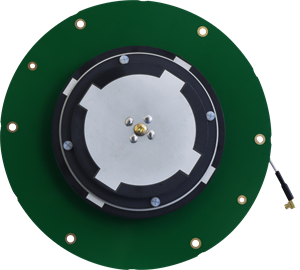

HX-CSX266P是一款涵盖GPS 、GLONASS、BDS、GALILEO的四系统全频内置无源天线，天线采用低密度、低损耗介质，具有重量轻、频率覆盖范围宽等优点，可以应用于可靠信号转发及调试等多种场合。

功能特性

高稳定相位中心

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

结构高可靠性

采用自研的微波材料将通信天线和GNSS定位天线基板通过模具一体成型，损耗更低，重量更轻，天线尺寸精度高、一致性好，电气性能更稳定可靠

规格参数

天线特性

频率范围

GPSL1/L2/L5/L-Band
BDS/B1/B2/B3
GLONASSL1/L2
GALILEO E1/E5a/E5b/E6

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤1.8

最高增益

5dBi

结构特性

天线尺寸

Φ142*24.3mm

重量

≤220g

接头形式

TNC 阴头

安装方式

6颗M3的螺丝安装

工作环境

工作温度

-45℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
