产品简介

功能特性

规格参数

应用领域

同系列推荐

产品简介

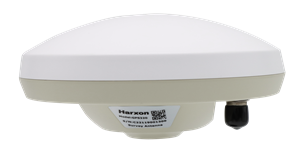

HX-CS2609P是一款涵盖卫星物联网频段单系统双频外置测量天线，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等场合。

功能特性

天线精度高

天线单元具有增益高，方向图波束宽等特点，天线具有抗多路径效应的能力，具有较强信号的接收效果

体积小巧

外形尺寸仅有φ142*66.5mm。坚固可靠的结构，防护等级达到IP67，可以保护其免受灰尘、紫外线和水的影响

规格参数

天线特性

频率范围

上行频率：1668~1675MHz
下行频率：1518~1525MHz

阻抗

50欧姆

极化方式

左旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

法向：≥4dBi
10度仰角平均：≥-1.5dBi

功率容量

最大输入功率：5W

结构特性

天线尺寸

Φ142*66.5mm

重量

≤450g

接头形式

TNC阴头

安装方式

对中杆安装，螺纹规格：英制粗牙螺纹5/8"-11，高12-14mm

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝

运动振动规范要求

满足国标GBT-3871、GBT-2423、GBT-28046行业车辆振动标准
