产品简介

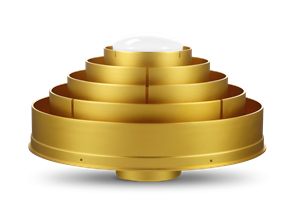

HX-CG1601A是一款左旋圆极化低轨信号接收的单频3D扼流圈天线，应用于低轨信号接收。

功能特性

天线收星效果好

天线单元具有增益高，方向图波束宽等特点，确保天线在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星，稳定的输出 GNSS 导航信号

高稳定相位中心

三维扼流圈结构，具有优秀的抗多路径干扰的能力，天线部分采用了独特四馈点设计方案，实现相位中心与几何中心的高度重合，将天线对测量的误差影响降到最小

规格参数

天线特性

频率范围

低轨信号：1518-1525MHz

阻抗

50欧姆

极化方式

左旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

5dBi

相位中心误差

±1mm

低噪声放大器指标

增益

40±2dB

噪声系数

≤2dB

输出驻波

≤1.5

带内平坦度

±2dB

工作电压

+3.3～ +13VDC

工作电流

≤30mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ379*312mm

重量

裸机9.3kg，带包装10.5kg

接头形式

TNC阴头

安装方式

5/8''*11牙（底座上带指北方向）

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
