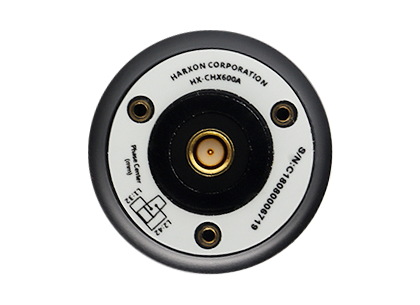

D-Helix®天线 HX-CHX600A

·支持四系统全频段信号,支持L-Band
·采用双四臂螺旋设计方案,低仰角信号接收好
·出色的带外抑制和抗干扰能力
·创新采用低风阻外观设计,重量轻
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX- CHX600A 是一款涵盖 GPS L1/L2/L5, BDS B1/B2/B3, GLONASS G1/G2/G3,GALILEO E1/E5a/E5b/E6及L-Band的四系统全频外置手持机天线,可广泛应用于测量测绘、导航调度等行业,尤其适用于轻型无人机的诸多应用,如农业、测绘、航拍、远程遥测、 灾情监视、交通巡逻、治安监控等。
功能特性
四系统全频段
支持四系统全频段卫星信号接收,同时支持L-Band
厘米级定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小

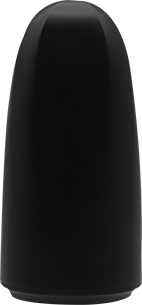

低风阻外形设计
创新采用低风阻外观设计,减小天线对移动载体速度的影响
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
体积小巧,便于安装
天线体积小,重量轻,功耗低,有效降低了轻型设备的负载,增加续航时间以及便于携带
工作频带宽,整机可靠性高
天线工作频带宽,能同时接收多系统多频点信号,提高整机的可靠性
规格参数
天线特性
频率范围
GPS L1/L2/L5
BDS B1/B2/B3
GLONASSG1/G2/G3
GALILEO E1/E5a/E5b/E6
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
3.5dBi
低噪声放大器指标
增益
33±2dB
噪声系数
≤2dB
输出驻波
≤2.0
工作电压
3.3~12VDC
工作电流
≤55mA
增益平坦度
±2dB
结构特性
天线尺寸
¢40*82.6mm
天线重量
≤45g
接头形式
SMA-J
工作环境
工作温度
-40℃~+70℃
存储温度
-40℃~+70℃
湿 度
95% 不冷凝
