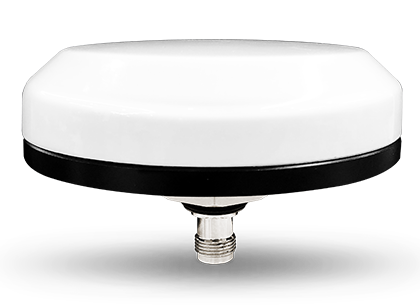

高抗振天线 HX-CVX603A

·支持GPS+ GLONASS+ GALILEO+北斗信号接收
·相位中心稳定,毫米级定位精度
·金属/复合塑料结构外壳,抗腐蚀、抗跌落、抗振动
·防水等级达IP67
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CVX603A是一款涵盖BDS 、GPS、GLONASS和GALILEO的四系统全频外置车载天线,满足目前测量设备高精度、多系统兼容的需求。具有性能高、体积小、可靠性高、方便安装等特点,主要用于无人车,自动驾驶,无人机车载移动地图系统及移动激光扫描系统解决方案等领域。
功能特性
支持四系统全频段信号
支持GPS+ GLONASS+ GALILEO+北斗信号的接收
毫米级定位精度
天线相位中心精度达到亚毫米级,且相位中心稳定性高,重复性好
结构可靠
坚固可靠的结构,具有专利设计的防水透气工艺,使防护等级达到IP69K,可以保护其免受灰尘、紫外线和水的影响,确保天线长期可靠工作
强大的抗干扰性能
天线 LNA 具有出色的带外抑制性能,可以抑制无用的电磁波信号,有效降低系统失锁风险
规格参数
天线特性
频率范围
高频段:1.525 to 1.615 GHz
低频段:1.165 to 1.278 GHz
GPS L1/L2/L5
GLONASS L1/L2/L3
BEIDOU B1/B2/B3
Glileo E1/E5a/E5b/E6
SBAS L1/L5
QZSS L1/L2/L3/E6
IRNSS L5
L-band
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
5.5dBi
低噪声放大器指标
增益
40±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
+3.3~ +18VDC
工作电流
≤45mA
结构特性
天线尺寸
Φ150×53mm
重量
≤600g
接头形式
TNC 阴头
振动
9.8gRMS,24-2000Hz
冲击
3垂直轴向75Gs,6ms
盐雾
96h
防护等级
IP67 , IP69K
安装方式
对中杆安装,安装螺纹规格:英制粗牙螺纹5/8"-11,深度10-11mm 螺丝安装:M8螺丝
工作环境
工作温度
-40℃~ +85℃
存储温度
-55℃~ +85℃
湿 度
95% 不冷凝
