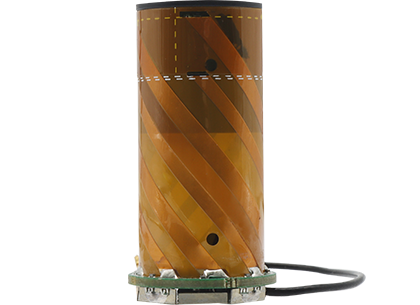

无人机天线 HX-CH6017A

·支持 GPS + GLONASS+北斗信号接收
·D-QHA天线设计,搜星信号强
·多系统兼容,复杂场景应用可靠性高
·厘米级定位精度,相位中心稳定
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CH6017A 是一款涵盖 GPS L1/L2, BDSB1/B2, GLONASS L1/L2,的三系统六频内置手持机天线,可广泛应用于测量测绘、导航调度等行业,尤其适用于轻型无人机的诸多应用,如航拍、远程遥测、 灾情监视、交通巡逻、治安监控等。
功能特性
三系统六频
支持 GPS + GLONASS+北斗信号接收,频率范围: GPS L1/L2, BDSB1/B2, GLONASS L1/L2
厘米级定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
先进的 D-QHA 技术
D-QHA 技术使天线有更稳定的广角圆极化( WACP)性能和更小的天线相位中心偏差( PCV),从而确保更精确的定位精度
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
体积小巧,便于安装
天线体积小,重量轻,功耗低,有效降低了轻型设备的负载,增加续航时间以及便于携带
规格参数
天线特性
频率范围
GPS L1/L2
BDS B1/B2
GLONASS L1/L2
阻抗
50欧姆
极化方式
右旋圆极化
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
2dBi
低噪声放大器指标
增益
23±2dB
噪声系数
≤2dB
输出驻波
≤2.0
工作电压
3.3~12VDC
工作电流
≤55mA
增益平坦度
±2dB
结构特性
天线尺寸
¢23.8*46.8mm
天线重量
≤25g
接头形式
IPEX(1 代)
工作环境
工作温度
-20℃~+60℃
存储温度
-20℃~+60℃
湿 度
95% 不冷凝
