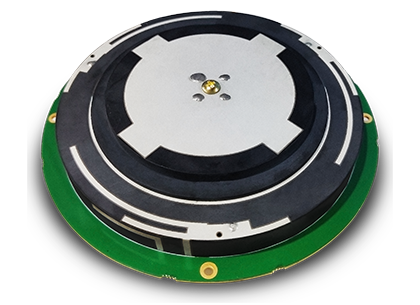

内置测量天线 HX-CSX100A

·支持 GNSS 四系统全频段信号
·兼容4G、 BT/WIFI 工作频段
·相位中心稳定,毫米级定位精度
·结构可靠,电磁兼容性好
·出色的带外抑制和抗干扰能力
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CSX100A 是一款涵盖 GPS、GLONASS、BDS、GALILEO 的四系统全频内置测量天线,并且可以兼容 4G、BT/WiFi 工作频段,满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏浚测量、地震监测、桥梁变形监控、山体滑坡监测、码头自动作业等场合。
功能特性
四系统全频段
支持 GNSS 四系统全频段信号,兼容4G、 BT 工作频段
厘米级定位精度
相位中心稳定,天线部分采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
系统间完美兼容
GNSS 天线与 4G、 BT 天线做兼容集成,一体化设计,并深度优化各系统天线间的隔离度,系统性的解决了一直困扰 RTK 接收机的电磁兼容问题
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
结构可靠,电磁兼容性好
采用自研的微波材料将通信天线和 GNSS 定位天线基板通过模具一体成型,损耗更低,重量更轻
规格参数
天线特性
频率范围
GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5
IRNSS L5
SBAS L1/L5
4G/BT/WiFi
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
GNSS:5dBi
BT/WIFI:1dBi
4G:0.5dBi
相位中心误差
±2mm
低噪声放大器指标
增益
L2 频带: 40±2dB
L1 频带: 38±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
+3.3~ +12VDC
工作电流
≤45mA
差分传输延迟
≤5ns
结构特性
天线尺寸
φ125*24.3mm(不包含连接器)
重量
≤220g
接头形式
GNSS: MCX-C-JW1.5 BT/WiFi: MCX-C-JW1.5 4G:MCX-C-JW1.5
安装方式
4 颗 M2.5 的螺丝安装
工作环境
工作温度
-40℃~ +85℃
存储温度
-55℃~ +85℃
湿 度
95% 不冷凝
应用领域
