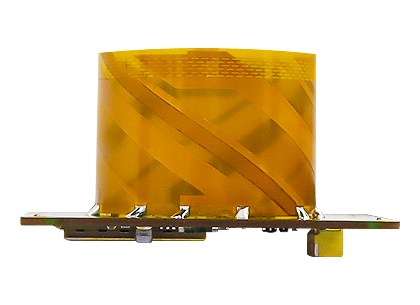

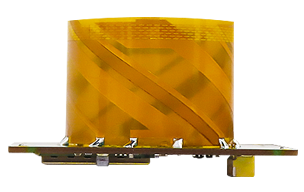

定位模组 HX-CO6001A
·支持GPS、BDS、GLONASS、GALILEO、QZSS联合定位
·新一代低剖面螺旋天线,方向图不圆度好,法向增益高
·采用有源天线和定位模块一体化设计
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CO6001A是一款涵盖GPS L1/L2、GLONASS L1/L2、BDS B1/B2、GALILEO E1/E5b、QZSS L1/L2的多系统多频RTK定位天线。采用有源天线和RTK定位模块集成一体设计,主要用于无人机高精度定位。
功能特性
支持GPS、BDS、GLONASS、GALILEO、QZSS联合定位
新一代低剖面螺旋天线,方向图不圆度好,法向增益高
采用有源天线和定位模块一体化设计
规格参数
电气特性
频率范围
GPS L1/L2
GLONASS L1/L2
BDS B1/B2
GALILEO E1/E5b
QZSS L1/L2
工作电压
DC 3.3-6V
主芯片模块
ZED-F9P
工作电流
≤110mA(最大);≤60mA(跟踪)
精度
RTK定位精度:RTK 0.01 m + 1 ppm CEP
单点定位精度:1.5m CEP
速度精度:0.05m/s 1PPS
时间精度:RMS 30ns,99% 60ns
动态航向角精度:0.3deg
灵敏度
追踪:-167 dBm
重捕:-160 dBm
冷启动:-148 dBm
热启动:-157dBm
启动时间
冷启动:25s
热启动:2s
重新捕获:2s
收敛时间
<10S
串口电平
3.0V LVTTL电平
串口波特率
4800bps-921600bps
数据格式
MEA、UBX、RTCM 3.3
数据更新频率
0.25Hz-20Hz
无源天线特性
无源天线尺寸
Ø34*H24mm
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
2.5dBi
低噪放电路特性
增益
33±2dB
噪声系数
≤1.5dB
输出驻波
≤2.0
带内平坦度
±2dB
差分传输延迟度
≤15ns
结构特性
天线尺寸
L55*W47*H29.7mm
重量
20g
接头形式
间距1.25mm 7pin 插座 SM07B-GHS-TB
出线序列
1# UART1_TX 2# UART1_RX 3# UART2_TX 4# UART2_RX 5# PPS 6# GND 7# VCC_IN
工作环境
工作温度
-40℃~ +85℃
存储温度
-40℃~+85℃
湿 度
95% 不冷凝
