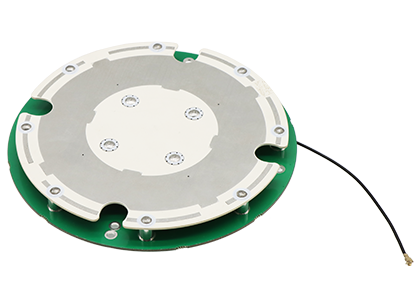

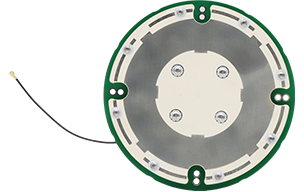

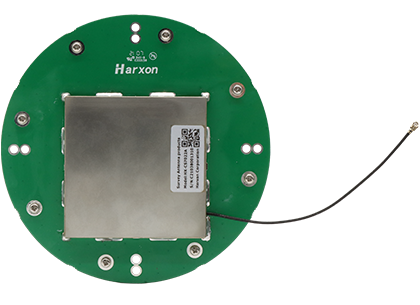

内置测量天线 HX-CSX7022A

·支持 GNSS 四系统全频段信号
·相位中心稳定,毫米级定位精度
·结构可靠,电磁兼容性好
·出色的带外抑制和抗干扰能力
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CS7022A 是一款涵盖 GPS、 GLONASS、 BDS、 Galileo 的四系统全频内置测量天线, 满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏浚测量、地震监测、桥梁变形监控、山体滑坡监测、码头自动作业等场合。
功能特性
四系统全频段
支持 GNSS 四系统全频段信号
毫米级定位精度
相位中心稳定,天线部分采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
结构可靠,电磁兼容性好
采用空气介质和低损耗微波板材复合结构, 将天线性能设计到最优,并且整体重量更轻, 结构更稳固, 一致性好, 电气性能更稳定可靠。
规格参数
天线特性
频率范围
GPS L1/L2/L5/L-band
GLONASS L1/L2
BDS B1/B2/B3
GALILEO E1/E5a/E5b/E6
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
5.5dBi
相位中心误差
±2mm
低噪声放大器指标
增益
40±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
+3.3~ +12VDC
工作电流
≤45mA
差分传输延迟
≤5ns
结构特性
天线尺寸
Φ122*16.3mm
重量
≤250g
接头形式
IPEX 一代
安装方式
4 颗 M3.2 螺丝孔
工作环境
工作温度
-40℃~ +85℃
存储温度
-55℃~ +85℃
湿 度
95% 不冷凝
