产品简介

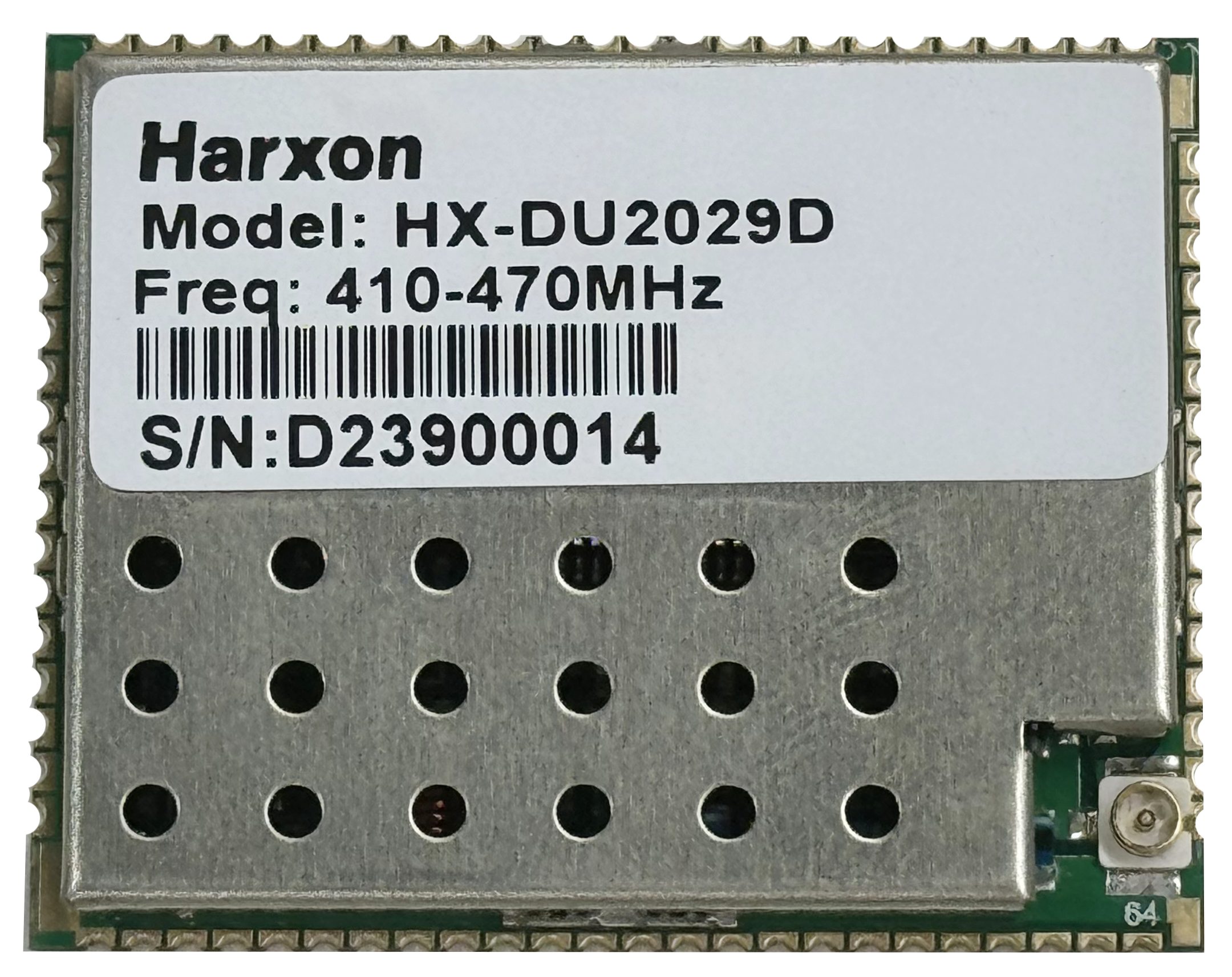

HX-DU2029D 是一款内置式多协议迷你型收发一体无线数传
电台，专门针对测绘市场和精准农业应用环境开发，产品支持
410-470MHz 频段，该产品具有重量轻、体积小、功耗低、通信距离
远、接收性能优越、抗干扰能力强等特点。主要具备空中波特率切换、
配置参数更改等功能。

功能特性

兼容多调制模式及通信协议

支持 LORA 调制模式收发及 GFSK 调制模式单接收，GFSK模式兼容传统电台传输协议：TRIMTALK、TRANSEOT、TRIMMARK3等，LORA 模式支持 CSS 传输协议，可以满足各种场景下电台互联互通的需求；

自适应组网

该电台能够智能组网，针对农机跨区作业的应用场景，该电台能够自适应感知周边架设的基站信号强度，并自适应切换到信号质量最佳的基站通道进行数据通信，确保最佳的通信效果。

远距离通信

该电台采用先进的通信技术，接收性能优越，使得该电台具有较远的通信距离。

抗干扰能力强，精准作业防干扰

针对周边基站电台信号干扰问题，该电台集成了独特的智能抗干扰算法技术，能有效识别避开干扰信号，并智能选择最优工作信道，让电台在干扰环境中仍然保持稳定的通信效果。

体积小巧，易集成应用

产品仅仅只有17.5*14*3.5mm迷你型尺寸，不及手机标准SIM卡大小，方便客户进行集成开发

自适应组网通信，割草作业信号无盲区

针对前后院等复杂环境下，基站电台信号无法全覆盖问题，可通过自适应组网方式，扩大基站电台信号覆盖范围，在不同电台通信作业范围内自适应切换，确保智能割草机器人在前后院作业信号全覆盖，通信效果佳

优异的核心方案整合能力，让用户无忧

华信产品经过多年市场认证，已经具备了强有力的市场整合能力，能够为客户提供整套高精度定位系统解决方案核心部件，包括天线、电台，并且完美适配融合，让用户无忧。

规格参数

总体性能规格

频率范围

410-470MHz

工作模式

半双工

调制方式

CSS/GFSK/4FSK

信道间隔

GFSK 模式：12.5KHZ、25KHZ;LORA 模式：250KHz

工作电压

3.3-5.5V

功耗（典型值）

发射高功率:6W@3.3V DC
接收模式:0.5W@3.3V DC
整机待机:0.5W@3.3V DC

结构特性

尺寸

33(长)×26.5(宽)×3.5(高)mm

重量

约 5.5g

天线接口

IPEX

天线接口阻抗

50ohm

数据接口

80Pin SMT

调制解调器

空中速率

GFSK 模式9600bps、19200bps
LORA 模式18000bps 、 15000bps 、12000bps、 11000bps

发射机性能规格

射频输出功率

31.4-32.5dBm@DC 3.3V

接收灵敏度

LORA 模式优于-122dBm@BER 10-5,11000
FSK 模式优于-115dBm@BER 10-5,9600

工作环境

工作温度

-40℃~+70℃

存储温度

-40℃~+85℃
