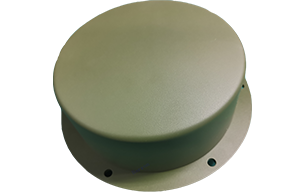

全频一线通天线 HX-RCRT002

高增益：层叠阵设计，兼顾高低仰角的增益分布，保障信号接收的稳定性
强抗干扰能力：前置滤波技术，提高对外界干扰的抑制,有效抑制无用电磁干扰，提供稳定可靠GNSS信号
高可靠性：坚固可靠的结构设计，产品适应能力强，抗抖动能力强，在颠簸路面上信号收发稳定
稳定相位中心：多馈点设计方案，相位中心与几何中心的近乎重合，对测量误差的影响降到最小

在线咨询

产品简介

功能特性

规格参数

应用领域

同系列推荐

产品简介

HX-RCRT002是一款涵盖S\L\B1\B2\B3频点，配合车载设备使用，可实现短报文通信、导航、定位等功能的天线。该天线LNA具有出色的带外抑制性能，可有效抑制无用电磁干扰，保证BDS信号稳定可靠，并可避免接收机在复杂电磁环境中失锁。产品剖面低，结构可靠，在颠簸路面上的信号收发稳定可靠。

功能特性

高增益

层叠阵设计，兼顾高低仰角的增益分布，保障信号接收的稳定性

强抗干扰能力

前置滤波技术，提高对外界干扰的抑制,有效抑制无用电磁干扰，提供稳定可靠GNSS信号

高可靠性

坚固可靠的结构设计，产品适应能力强，抗抖动能力强，在颠簸路面上信号收发稳定

稳定相位中心

多馈点设计方案，相位中心与几何中心的近乎重合，对测量误差的影响降到最小

规格参数

天线特性

频率范围

S/L0-4/GNSS全频功能定制：可进行所设置单元的任意减配

VSWR

≤1.5

阻抗

50欧姆（设计保证）

收发隔离度

≥20dB（L@S/B3/B2b/B2a）
≥10dB（L@B1C）

极化方式

S/B3/B2b/B2a ：右旋圆极化
L:左旋圆极化

覆盖角域

方位：0-360°；俯仰：0-90°

最大增益

S:4dBic
L0-4:4dBic
B1c :4.5dBic
B3/B2b/B2a:4.5dBic

电路特性

低噪放增益

40±2dB（可变）

低噪放噪声系数

≤2.0dB

低噪放@带外50M抑

≥50dB

低噪放输出驻波

≤2.0

功放带外抑制

带外抑制≥60dB @1575.42±16.368MHz≥90dB@1207MHz
1268MHz&2491.75-4000MHz

功放工作电流

≤3.0A

功放其它参数

开启方式：-15dbm~3dBm时，开启功放发射
工作电压：12±0.5VDC

结构特性

天线尺寸

φ91mm*H26mm （不带接头尺寸）
Φ200（法兰盘）+φ170*80（不带接头胶垫尺寸）

重量颜色

≤2.5Kg，军绿色(GY06)

天线接头

TNC-K（底部）

固定方式

螺丝锁固于射频底板
