产品简介

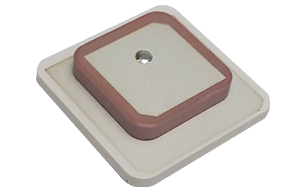

GGL2-36H325H4-JHY05是一款支持L1/L5双频高性能的内置陶瓷天线，采用25*25*4mm组合36*36*3mm叠层微波介质陶瓷基板，性能卓越；充分满足分米级导航定位；广泛应用于农机导航、无人机导航、无人快递车导航、商用车导航等领域。

功能特性

高增益

3.0dBi

应用广泛

配合模块，适合各种车型

便于安装

通孔安装，胶贴式

小尺寸和重量轻

25*25*4mm+36*36*3mm

规格参数

天线特性

频率范围

GPS L1 L2
GLONASS L1

中心频率

L1+GLONASS: 1592
L1: 1219.5

带宽

≥10.0 (L1+GLONASS)
≥4.0 (L2)

驻波比

≤1.5

增益

3.0dB (typ)

轴比

5.0 (max)

阻抗

50Ω

低噪声放大器指标

增益

30±3dB

噪声系数

≤1.5dB

输出驻波

≤2.0

工作电压

3.0~5.0V

工作电流

11±3mA (at 3.0V)

结构特性

天线尺寸

L110*W42*H18.3mm（不含线）

重量

≤85g

接头形式

FAKRA通用接头可定制

安装方式

参考安装说明

工作环境

工作温度

-40℃～+80℃

存储温度

-40℃～+80℃

湿度

95% 不冷凝
