产品简介

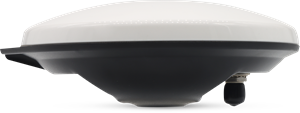

HX-CR8602A是一款涵盖 GPS L1/L2/L5、GLONASS L1/L2、BDS B1/B2/B3 的三系统八频外置转发天线，为多系统兼容接收设备的室内测试提供方便。可广泛应用于涵盖 GPS L1/L2/L5、GLONASS L1/L2、BDS B1/B2/B3 信号的室内性能测试。如生产车间、实验室等任何需要该频段信号做性能验证的场合。

功能特性

相位中心稳定

天线单元增益高，方向图波束宽有更稳定的广角圆极化（WACP）性能，天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

可靠性结构

坚固可靠的结构，以及具有专利设计的防水透气工艺，可以保护其免受灰尘、紫外线和水的影响，确保天线长期可靠工作，以及标准TNC母头连接器，便于集成

强大的抗干扰性能

天线LNA具有出色的带外抑制性能，可以抑制无用的电磁干扰，提供稳定和可靠的GNSS信号

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2
GALILEO E1/E2/E5a/E5b

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

5.5dBi

低噪声放大器指标

增益

40±2dB

噪声系数

≤2.5dB

输出驻波

≤2.5

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤60mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ161.5*173.4mm

重量

≤460g

接头形式

TNC 阴头

安装方式

对中杆安装，安装螺纹规格：英制粗牙螺纹5/8"-11，深度12-14mm

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
