产品简介

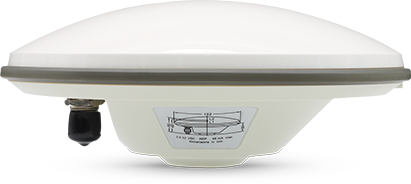

GPS500 是一款涵盖 GPS、 GLONASS、 BDS 的三系统七频外置测量天线，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏浚测量、地震监测、桥梁变形监控、山体滑坡监测、码头自动作业等场合。

功能特性

三系统七频

支持 GPS+ GLONASS+北斗信号

厘米级定位精度

相位中心稳定，天线单元增益高，方向图波束宽，总增益前后比高，有复杂环境下也能快速锁定卫星稳定输出 GNSS导航信号

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险

体积小巧，结构可靠

外观小巧，结构坚固可靠，防护等级达到 IP67，可以保护其免受灰尘、紫外线和水的影响

规格参数

天线特性

频率范围

GPS L1/L2
GLONASS L1/L2
BDS B1/B2/B3

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

5.5dBi

相位中心误差

±2mm

低噪声放大器指标

增益

40±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ152*62.2mm

重量

≤500g

接头形式

TNC 阴头

安装方式

对中杆安装，螺纹规格：英制粗牙螺纹 5/8"-11，高 12-14mm

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
