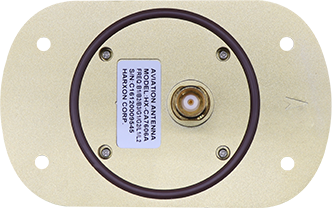

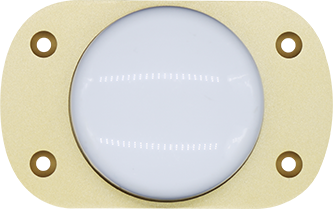

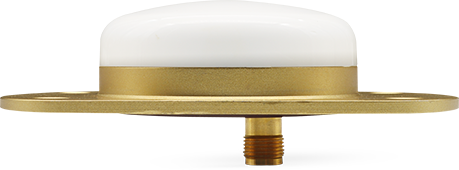

航空天线HX-CA7606A

产品简介

HX-CA7606A 三系统七频外置长条形航空天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如民用无人机、车载高精度应用等。

功能特性

三系统七频

支持 GPS+ GLONASS+北斗信号的接收

毫米级定位精度

相位中心稳定，天线采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

在复杂环境中进行跟踪

天线能够在复杂环境下跟踪可见卫星，为定位提供更高的精度和可靠的数据。例如植保，树林，无人机巡逻， GIS 测量等操作

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低系统失锁风险

体积小巧，结构可靠

外观小巧，整机重量轻，具有专利设计的防水透气工艺，防护等级达到IP67，可以保护其免受灰尘、紫外线和水的影响，确保天线长期可靠工作

规格参数

天线特性

频率范围

BDS B1/B2/B3
GPS L1/L2
GLONASS L1/L2

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

4dBi

低噪声放大器指标

增益

36±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

115*71.8*41.5mm

重量

≤170g

接头形式

TNC 阴头

安装方式

四颗 M4 的螺钉安装

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
