产品简介

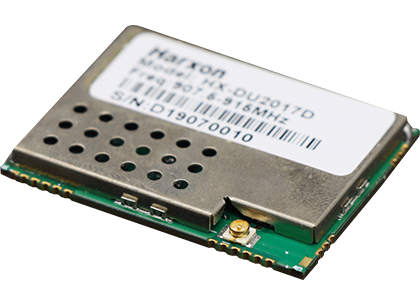

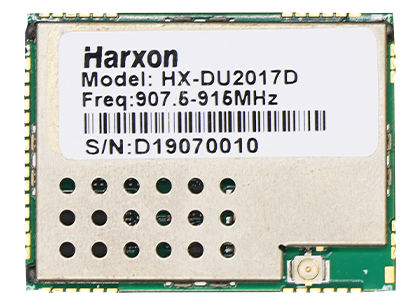

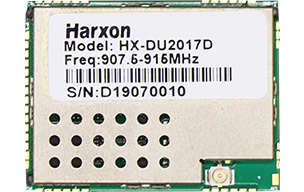

HX-DU2017D 是一款采用跳频技术的迷你型内置式收发一体数传电台，专门针对测绘市场和无人机控制链路应用环境开发，具有重量轻、体积小、接收性能优越、功耗低、抗干扰能力强、跳频时分双工工作等特点。主要具备高低功率切换，空中波特率切换、串口波特率切换、配置参数更改等功能。

功能特性

高低功率切换

2W、0.5W 两档功率

支持840MHz、900MHz频段

可根据需要进行定制

支持跳频全双工工作模式

抗干扰能力强，通信距离远

支持空中波特率切换

空中波特率高达230.4kbps

支持点对点，点对多点

支持串口波特率切换

支持115200bps、38400bps、19200bps、9600bps 等波特率

规格参数

总体性能规格

频率范围

840-845MHz或902-928MHz

信道间隔

25KHZ

工作模式

时分双工

调制方式

GMSK

工作电压

3.6V

功耗（典型值）

发射高功率（2W输出）:7.0W@3.6VDC
发射低功率（0.5W输出）:3.5W@@3.6VDC
接收：0.5W@ @3.6VDC

频率稳定度

<±1ppm

结构特性

尺寸

33 x 26.5 x 3.5mm

重量

5g±0.2g

天线接口

IPEX

天线接口阻抗

50ohm

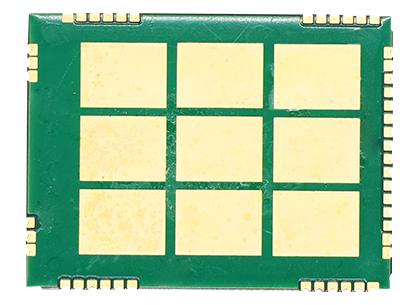

数据接口

80Pin SMT

调制解调器

空中速率

19.2 kbps、38.4kbps、57.6kbps、115.2kbps、172.8kbps、230.4kbps

发射机性能规格

射频输出功率

840M 高功率（ 2W） :32.5±0.5dBm@3.6V
900M 高功率（ 0.5W）:30.5±0.5dBm@ 3.6V
低功率（ 0.5W）:27.5±0.5dBm@ 3.6V

射频功率稳定度

≤±1dB

邻道功率

>50dB

接收机性能规格

灵敏度

优于-115dBm@BER 10-3，0.1%, 9600bps
优于-107dBm@BER 10-3，0.1% ,115200bps

共信道抑制

>-12dB

邻道选择性

>52dB@25KHz

杂散抗扰性

>50dB

工作环境

工作温度

-40~+70℃

存储温度

-55~+85℃

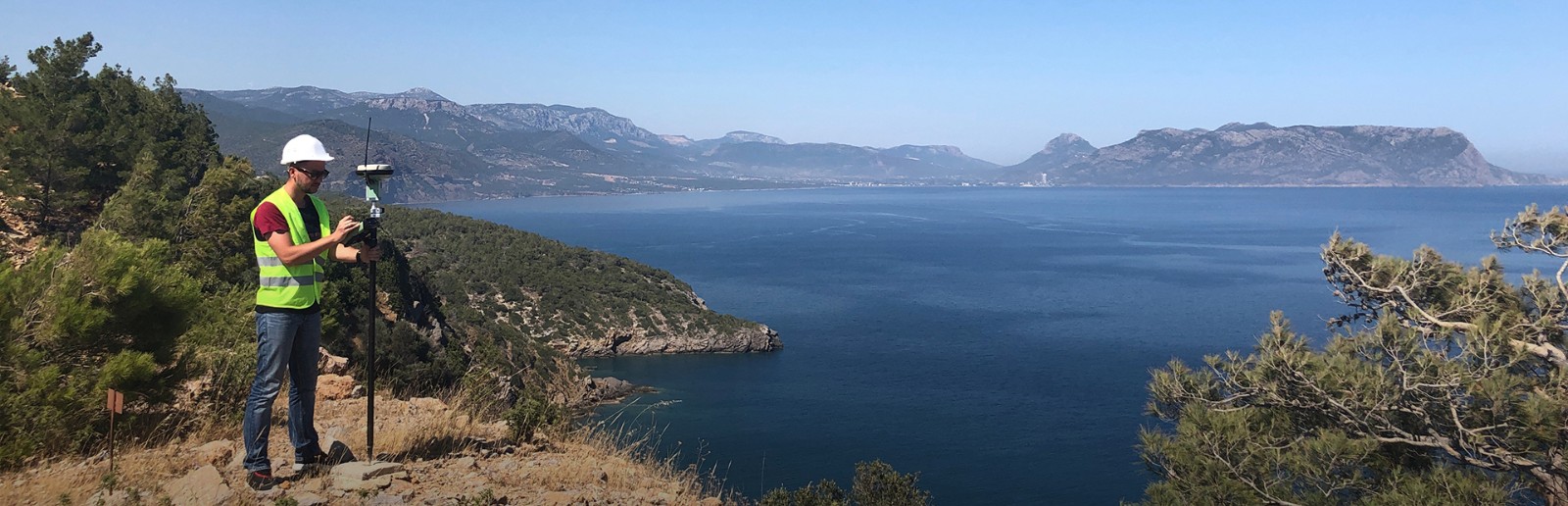

应用领域
