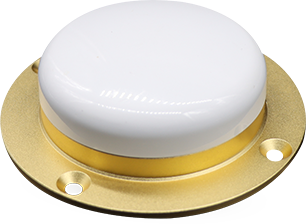

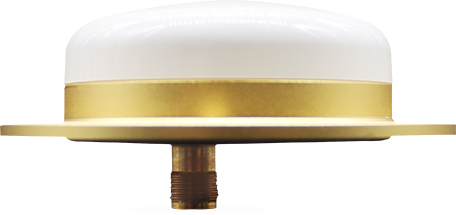

航空天线 HX-CA7607A

·支持 GPS+ GLONASS+北斗信号的接收
·厘米级定位精度,相位中心稳定
·可在复杂环境中进行跟踪,信号输出稳定
·体积小巧,结构可靠,整机重量轻
·具有专利设计的防水透气工艺,防水等级达到IP67
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CA7607A 三系统七频外置形航空天线,是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗等特性,极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用,广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域,如民用无人机、车载高精度应用等。
功能特性
三系统七频
支持 GPS+ GLONASS+北斗信号的接收
厘米级定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
在复杂环境中进行跟踪
天线能够在复杂环境下跟踪可见卫星,为定位提供更高的精度和可靠的数据。例如植保,树林,无人机巡逻, GIS 测量等操作
强大的抗干扰性能
天线 LNA 具有出色的带外抑制性能,可以抑制无用的电磁波信号,有效降低系统失锁风险
体积小巧,结构可靠
外观小巧,整机重量轻,仅150g,具有专利设计的防水透气工艺,防护等级达到IP67,可以保护其免受灰尘、紫外线和水的影响,确保天线长期可靠工作
规格参数
天线特性
频率范围
BDS B1
GPS L1
GLONASS L1
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
4dBi
低噪声放大器指标
增益
36±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
+3.3~ +12VDC
工作电流
≤35mA
结构特性
天线尺寸
119.8×76.6×34.5mm
重量
≤130g
接头形式
TNC 阴头
安装方式
四颗 M4 的螺钉安装
工作环境
工作温度
-40℃~ +85℃
存储温度
-55℃~ +85℃
湿 度
95% 不冷凝
