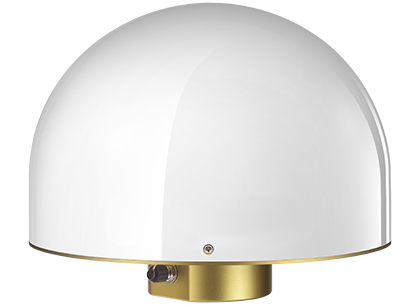

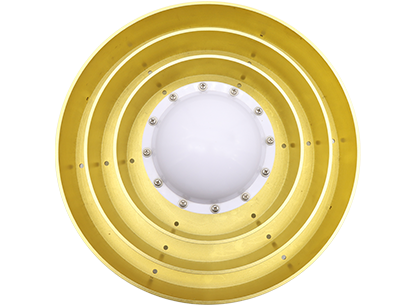

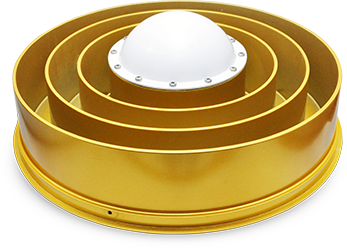

2D扼流圈天线_华信天线

产品简介

华信2D扼流圈天线采用传统的2D扼流圈设计，产品涵盖多个频点。拥有多路径抑制技术，可以缓解多路径效应对测量定位精度的影响，能完全满足测量、航空、参考站、政府和机械控制等领域的应用。

功能特性

支持四系统全频段信号

支持GPS+ GLONASS+ GALILEO+北斗信号的接收

毫米级定位精度

天线相位中心精度达到亚毫米级，且相位中心稳定性高，重复性好

优异的抗多径能力

采用2D扼流圈设计，拥有多路径抑制技术，可以缓解多路径效应对测量定位精度的影响

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低系统失锁风险

收星效果极佳

天线增益高,低仰角收星效果好，在树林、建筑遮挡等复杂环境下也能稳定的输出GNSS导航信号

结构坚固可靠

独特的防水防尘设计，核心部件完全密封，防护等级达到IP67。MTBF超过3万小时,可在各种恶劣环境条件下长期稳定工作

权威认证，专业可靠

天线通过了权威实验室的OTA性能测试、各种环境实验测试、以及CE/FCC等认证

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1I/B2I/B3I/B1C/B2a/B2b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L1/L5
L-Band

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

6dBi

相位中心误差

±1mm

低噪声放大器指标

增益

50±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤60mA

差分传输延迟

≤5ns

结构特性

天线尺寸

φ322*261mm

重量

≤5.6Kg

接头形式

TNC 阴头

安装方式

5/8*11 牙（底座上带指北方向）

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
