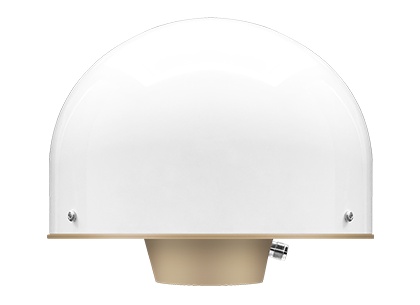

小型扼流圈天线 HX-CGX611A

·频率范围宽,信号覆盖好
·体积小,重量轻
·毫米级定位精度,相位中心稳定
·采用扼流结构设计,多路径抑制效果优异
·出色的带外抑制和抗干扰能力
·权威认证,专业可靠
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CGX611A 是一款涵盖 BDS、 GPS、 GLONASS、 GALILEO 的四系统全频小型扼流圈天线, 满足目前测量设备高精度、多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏浚测量、地震监测、桥梁变形监控、山体滑坡监测、码头自动作业等高精度场合。
功能特性
支持四系统全频段信号
全面支持GPS、GLONASS、GALILEO、BDS四大全球卫星导航系统,支持日本SBAS、印度IRNSS区域卫星导航系统以及多种增强系统
毫米级定位精度
天线相位中心精度达到亚毫米级,且相位中心稳定性高,重复性好
优异的抗多径能力
采用独特的三维扼流圈结构设计,在多种应用场景下都能有效抑制多路径干扰信号,提升天线综合性能
强大的抗干扰性能
天线 LNA 具有出色的带外抑制性能,可以抑制无用的电磁波信号,有效降低系统失锁风险
体积小,重量轻
尺寸φ185*132mm;重量约1.9Kg,尺寸和重量为现有3D扼流圈天线的四分之一
收星效果极佳
天线增益高,低仰角收星效果好,在树林、建筑遮挡等复杂环境下也能稳定的输出GNSS导航信号
结构坚固可靠
独特的防水防尘设计,核心部件完全密封,防护等级达到IP67。MTBF超过3万小时,可在各种恶劣环境条件下长期稳定工作
权威认证,专业可靠
天线通过了权威实验室的OTA性能测试、各种环境 实验测试、以及CE/FCC等认证
规格参数
天线特性
频率范围
GPS L1/L2/L5
BDS B1I/B2I/B3I/B1C/B2a/B2b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L1/L5
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
6.5dBi
相位中心误差
±1mm
低噪声放大器指标
增益
50±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
+3.3~ +12VDC
工作电流
≤60mA
差分传输延迟
≤5ns
结构特性
天线尺寸
Φ185*148mm
重量
≤1.8Kg
接头形式
TNC 阴头
安装方式
5/8''×11 螺纹安装孔
工作环境
工作温度
-40℃~ +85℃
存储温度
-55℃~ +85℃
湿 度
95% 不冷凝
