产品简介

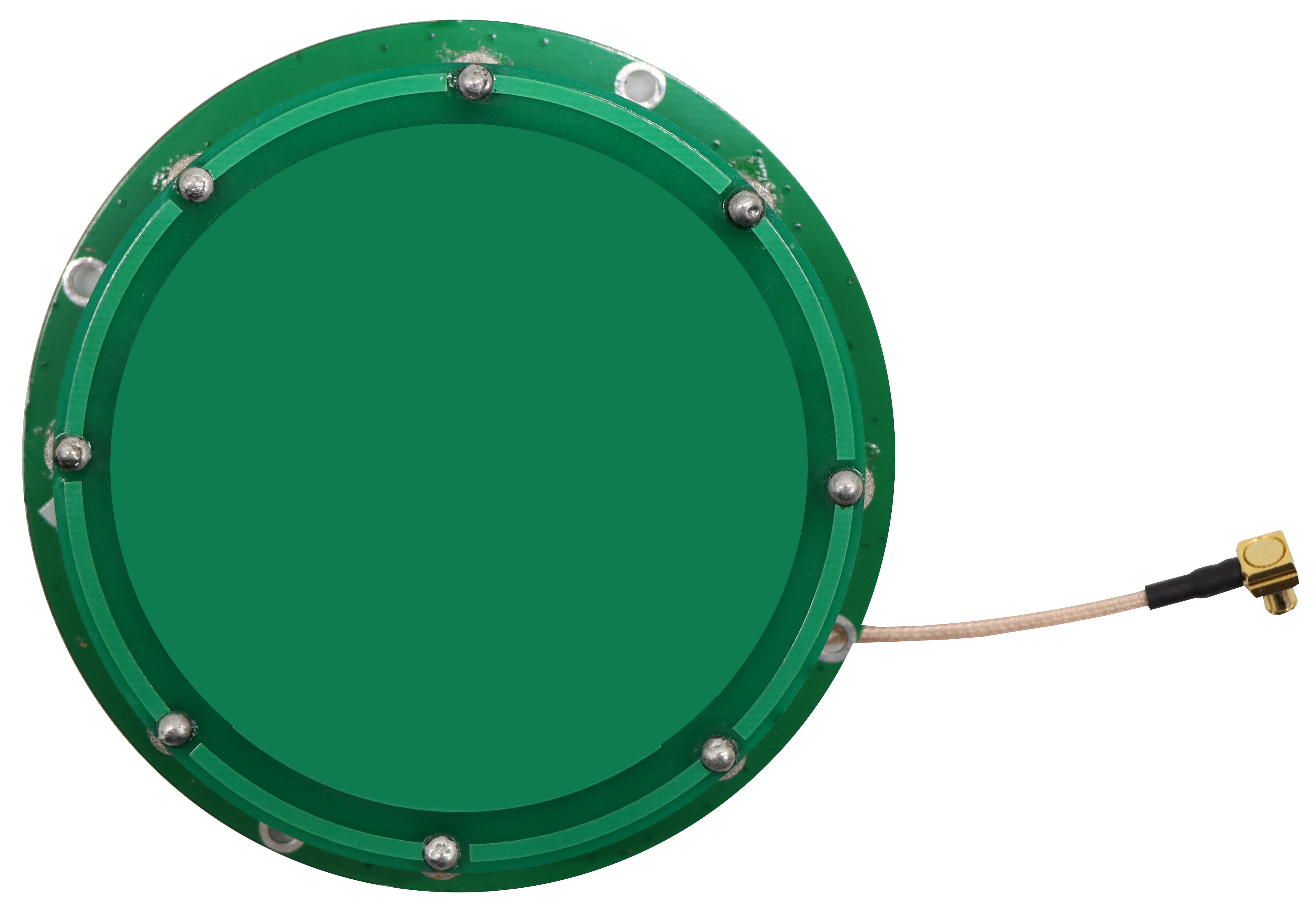

HX-CSX208A是一款涵盖GPS 、GLONASS、BDS、GALILEO的四系统全频外置测量天线，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、精准农业、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业、智慧农业、驾考驾培等场合。

功能特性

系统间完美兼容

天线单元具有增益高，方向图波束宽等特点，确保天线在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星，稳定的输出GNSS导航信号。

高稳定的相位中心

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小。

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险。

在复杂环境中进行跟踪

天线单元具有增益高，方向图波束宽等特点，确保天线在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星。

规格参数

天线特性

频率范围

BDS B1I/B2I/B3I/B1C/B2a/B2b
GPS L1/L2/L5
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
L-Band
QZSS L1、L2、L5、L6
IRNSS L5

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

4.5dBi

低噪声放大器指标

增益

L1频段：28±2dB L2频段：30±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ90*H24.3m

重量

接头形式

MCX接头

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
