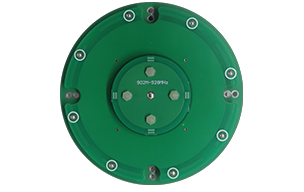

内置测量天线HX-CSX311A

产品简介

HX-CSX311A是一款涵盖GPS、GLONASS、BDS、GALILEO的四系统全频内置测量天线，并且可以兼容915MHz电台工作频段，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等场合。

功能特性

四系统全频段

支持 GNSS 四系统全频段信号，支持915MHz电台频段

厘米级定位精度

相位中心稳定，天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

系统间完美兼容

GNSS 天线与与电台天线做兼容集成，一体化设计，便于RTK整机厂商集成设计。

收星效果好

天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星

结构可靠，电磁兼容性好

将电台天线和GNSS定位天线一体成型，天线尺寸小，精度高、一致性好，电气性能更稳定可靠

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5
SBAS L1/L5
902-928MHz

阻抗

50欧姆

极化方式

GNSS天线：右旋圆极化
电台天线：垂直极化

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

GNSS:5dBi
915M:0.5dBi

相位中心误差

±2mm

低噪声放大器指标

增益

L2 频带： 34±2dB
L1 频带： 32±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ122*23.8mm（高度不包括连接器）

接头形式

GNSS: SMA-J
915M: SMA-J

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
