产品简介

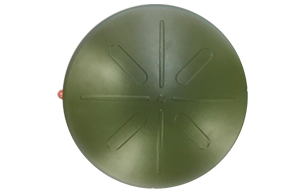

HX-KCZT003是一款集成抗干扰模块、B3阵列天线、S阵列天线和RD功能为一体的抗干扰天线；能有效增强BDS-B3 频段、S频段抗干扰能力，且可接收 BDS-B1、BDS-B2b和发射BDS-L信号；还具有在抗宽带、脉冲、窄带、扫频等复杂样式下压制式的抗干扰功能。

功能特性

芯片化

高集成的四通道抗干扰射频芯片+抗干扰基带处理芯片的“双芯”设计，提高了天线的可靠性

小型化

采用“双芯”高集成度设计，体积和重量远低于传统抗干扰天线内含阵列天线、抗干扰模块、接收机，多组串口直接输出定位数据

集成化

包含B3抗干扰、S抗干扰及短报文功能

智能化

可自动判断空域内的干扰信号，以便飞控系统灵活选择

规格参数

天线特性

中心单元

中心单元：SLB1B2b
阵列单元：四B3S

隔离度

同频单元间≤-15dB
不同系统间≤-25dB

最大增益

B1:3.0dBic
L:3.0dBic
B2B：4.5dBic
B3：3.0dBic
S：3.0dBic

仰角30°增益

B1：中心频率≥-3.5dBic
L：中心频率≥-4dBic
B2B：中心频率≥-4.0dBic
B3：中心频率≥-4.0dBic
S：中心频率≥-4.5dBic

天线其它参数

阻抗50欧姆
极化L左旋，其余右旋，覆盖方位：0-360°
俯仰：0-90°
VSWR≤2.0

电路特性

低噪放增益

B3:22±2dB
B1:40±2dB
S:28±2dB
B2b:40±2dB（可匹配变化)

低噪放其它参量

噪声系数≤2dB
VSWR≤2.0
带内平坦度±1dB
工作电压：3.3-12V，工作电流≤100mA (每通道)，抗烧毁功率≥10W
带外抑制：B1C：60dBc@50MH
B2b：60dBc@50MHzB3：60dBc@50MHz
S： 40dBc@20MHz，50dBc@50MHz

功放频率

1610~1676MHz

功放增益

50±1dB

输出P-1功率

≥40dBm

开启方式

电压开启：开启电压≥24V

功放其它参数

带外抑制≥60dB @1575.42±16.368MHz
≥90dB@1207MHz&1268MHz&2491.75-4000MHz
工作电压12～36V
工作电流≤2.5A

结构特性

天线阵尺寸

φ230*20mm(H)（不含接头尺寸）

固定方式

螺纹固定
