产品简介

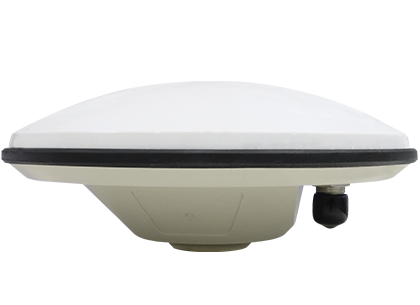

GPS520 是一款涵盖 GPS 、GLONASS、BDS、GALILEO 的四系统全频外置测量天线，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业、智慧农业、驾考
驾培等场合。

功能特性

天线精度高

天线单元具有增益高，方向图波束宽等特点，确保天线在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星，稳定的输出 GNSS 导航信号。

体积小巧

其外形尺寸仅有φ152*62.2mm。坚固可靠的结构，防护等级达到IP67，可以保护其免受灰尘、紫外线和水的影响。以及标准 TNC 母头连接器，便于集成。

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，避免接收机被其它无线通信系统干扰，有效降低了系统失锁的风险，如电网、通信基站、电台等电磁波干扰。

高稳定的相位中心

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小。

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5
L-Band

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

4.5dBi

相位中心误差

±2mm

低噪声放大器指标

增益

L1: 34±2dB
L2: 36±2 dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ152*62.2mm

重量

≤400g

接头形式

TNC 阴头

安装方式

对中杆安装，螺纹规格：英制粗牙螺纹 5/8"-11，高 12-14mm

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
