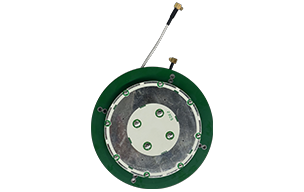

内置测量天线HX-CSX212A

产品简介

HX-CSX212A是一款涵盖GPS、GLONASS、BDS、Galileo的四系统全频内置测量天线，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等场合。

功能特性

四系统全频

支持 GPS、 GLONASS、 BDS、 GALILEO，满足目前测量设备多系统兼容的需求

相位中心稳定

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小。

在复杂环境中进行跟踪

天线单元具有增益高，方向图波束宽等特点，确保天线在低仰角仍然具有较强信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星，稳定的输出 GNSS 导航信号，如树林、建筑遮挡等。

结构高可靠性

采用空气介质和低损耗微波板材复合结构，将天线性能设计到最优，并且整体重量更轻，结构更稳固，一致性好，电气性能更稳定可靠

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，避免接收机被其它无线通信系统干扰，有效降低了系统失锁的风险，如电网、通信基站、电台等电磁波干扰。

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1I/B2I/B3I/B1C/B2a/B2b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS： L1/L2/L5/L6
IRNSS L1/L5

阻抗

50欧姆

极化方式

右旋圆极化

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

5.5dBi

相位中心误差

±2mm

低噪声放大器指标

增益

L1：32±2dB
L2：34±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ121*15.8mm

接头形式

MMCX-JW

重量

≤250g

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
