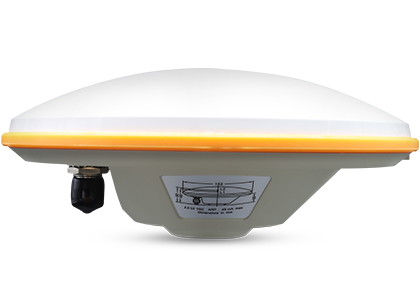

外置测量天线HX-CSX627A

首页

产品中心

高精度定位天线

车载天线

通信天线

无线数传电台

特种天线

其他天线

行业领域

测量测绘

无人机

智能网联汽车

机器人

智慧农业

地基增强系统

物联网

技术与服务

技术支持

天线选型

产品定制

下载中心

在线留言

关于华信

公司简介

发展历程

品牌文化

研发制造

荣誉资质

新闻动态

人才招聘

联系我们

产品简介

功能特性

规格参数

应用领域

同系列推荐

产品简介

HX-CSX627A 是一款涵盖 GPS 、 GLONASS、 BDS、 GALILEO的四系统全频外置测量天线，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏浚测量、地震监测、桥梁变形监控、山体滑坡监测、码头自动作业等场合。

功能特性

四系统全频段

支持 GNSS 四系统全频段信号

毫米级定位精度

相位中心稳定，天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险

收星效果好

天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星

体积小巧，结构可靠

体积小巧，结构坚固可靠，防护等级达到IP67，可以保护其免受灰尘、紫外线和水的影响

规格参数

天线特性

频率范围

GPS L1/L2/L5/L-band
GLONASS L1/L2/L3
BDS B1/B2/B3
Galileo E1/E5a/E5b/E6
SBAS L1/L5
QZSS L1/L2/L5/L6
IRNSS L5

阻抗

50欧姆

极化方式

右旋圆极化

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

5.5dBi

相位中心误差

±2mm

低噪声放大器指标

增益

L2 频带： 40±2dB
L1 频带： 38±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ152*62.2mm

重量

≤400g

接头形式

TNC 阴头

安装方式

对中杆安装，螺纹规格：英制粗牙螺纹 5/8"-11，高 12-14mm

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
