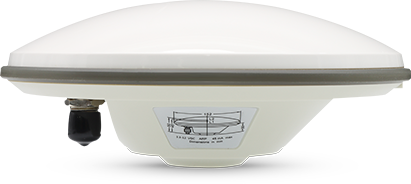

外置测量天线 GPS1000
·支持 GNSS 四系统全频段信号
·毫米级定位精度,相位中心稳定
·出色的带外抑制和抗干扰能力
·体积小巧,结构坚固可靠
·独特的防水透气设计,防护等级达到 IP67
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
GPS1000 是一款涵盖 GPS 、GLONASS、BDS、GALILEO 的四系统全频外置测量天线,满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏浚测量、地震监测、桥梁变形监控、山体滑坡监测、码头自动作业等场合。
功能特性
四系统全频段
支持 GNSS 四系统全频段信号
毫米级定位精度
相位中心稳定,天线部分采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
强大的抗干扰性能
天线 LNA 具有出色的带外抑制性能,可以抑制无用的电磁波信号,有效降低了系统失锁的风险
体积小巧,结构可靠
外观小巧,结构坚固可靠,密封圈加封胶双重防水设计,以及专利性防水透气设计,防护等级达 IP67,可以保护其长期免受灰尘、紫外线和水的影响
规格参数
天线特性
频率范围
GPSL1/L2/L5
BDS/B1I/B2I/B3I/B1C/B2a/B2b
GLONASSL1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
5.5dBi
相位中心误差
±2mm
低噪声放大器指标
增益
L2 频带:40±2dB
L1 频带:38±2dBB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
+3.3~ +12VDC
工作电流
≤45mA
差分传输延迟
≤5ns
结构特性
天线尺寸
Φ152*62.2mm
重量
≤450g
接头形式
TNC 阴头
安装方式
对中杆安装,螺纹规格:英制粗牙螺纹 5/8"-11,高 12-14mm
工作环境
工作温度
-40℃~ +85℃
存储温度
-55℃~ +85℃
湿 度
95% 不冷凝
