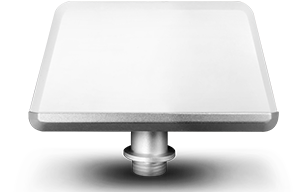

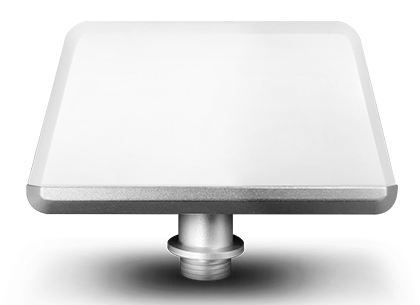

RSU组合天线 HX-ACRT001

·厘米级定位精度
·结构可靠,防水能力强
·针对自驾驾驶领域下的路侧单元天线的应用
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-ACRT001天线:组合体集成了三系统七频的GNSS天线单元(可输出两路信号)、5G 1/2/3/4天线单元5个;针对自驾驾驶领域下的路侧单元天线的应用;天线可应用于功能匹配下的任何可装载的载体物以及对应质量标准以下的任何领域。
功能特性
厘米级定位精度
支持四系统全频段卫星信号,提供动态厘米级定位精度,保障车辆精确定位
多天线融合隔离技术,消除多重干扰
采用了层叠样式的设计,在保证天线单元带宽的同时提高了天线间的安装兼容性
灵活的变形设计
天线单元和外壳可灵活变化,可适应内置、外置及不同功能需求的产品转换
结构可靠,防水能力强
结构上采用了一体防水式设计,装配简单,防水能力强
规格参数
天线特性
无源天线

频率范围
GNSS三系统七频天线单元:1559-1615M&1176-1278M;
5G 1/2单元: 824-960M& 1710-2690M&3.3-3.6G&4.8-5G;
阻抗
50欧姆
极化方式
GNSS:右旋;
5G:线极化
水平面覆盖角度
360°
VSWR
GNSS:≤2.0;
5G:低频≤5.5高频≤4.5;
增益(典型值)/效率(平均值)
GNSS:3dBic
GNSS相位中心
PCO:X北≤5mm;Y东≤5mm
GNSS 隔离度
单元间≤-8dB;系统间≤-15dB;≤6dB
射频电路
GNSS GNSS低噪放增益
33±2dB
GNSS低噪放噪声系数
≤2dB
GNSS低噪放输出驻波
≤2.0
GNSS低噪放带内平坦度
±2dB
GNSS低噪放工作电压
+3.3~+12VDC
GNSS低噪放工作电流
≤100mA
GNSS低噪放差分传输延迟
≤5ns
结构特性
接头形式
SMA公头 母头 RG174(辐照),外壳外线长20cm(总线长25cm)(DL Line)
外形尺寸
L134.8*W59.4*H70mm(不含胶垫尺寸)
固定方式
天线底部出线加螺母锁固
内核尺寸
L110*W50*T58mm
