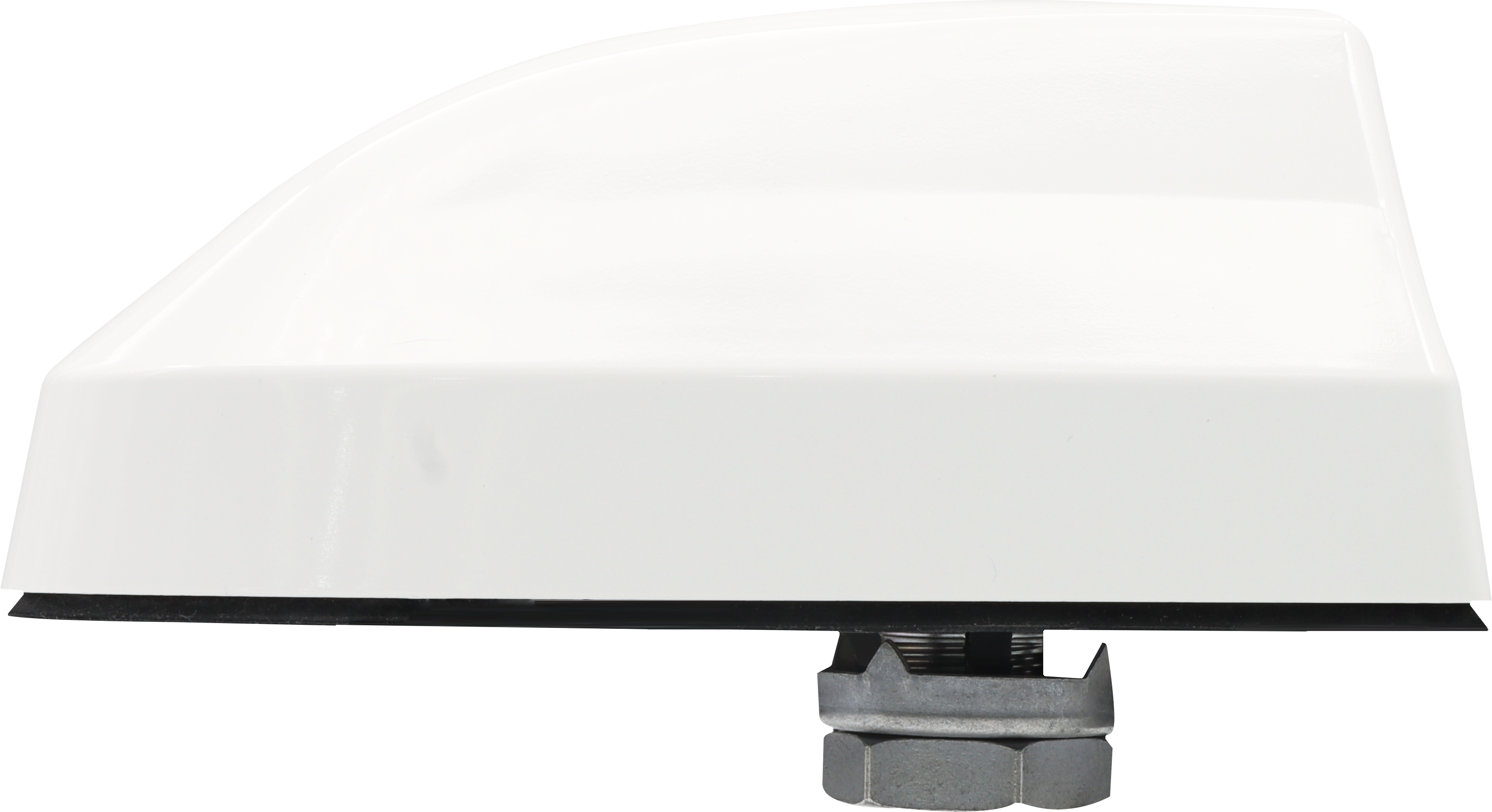

鲨鱼鳍智联车载天线 HX-AUST002

·GNSS+LTE+V2X+AM/FM+WIFI+BT
·低风阻鲨鱼鳍外形设计
·多种有效隔离设计,降低多天线相互干扰
·适用于L3、L4级别自动驾驶车辆
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-AUST002天线集成了四系统全频的GNSS天线单元(可输出两路信号)、5G 1/2/3/4天线单元、V2X天线主副单元天线共7个,可应用与L3、L4级及以上自动驾驶领域,同时也可应用于功能匹配下的任何可装载的载体物以及对应质量标准以下的任何领域。
功能特性
厘米级定位精度
支持四系统全频段卫星信号,提供动态厘米级定位精度,保障车辆精确定位
多天线融合隔离技术,消除多重干扰
采用了层叠样式的设计,在保证天线单元带宽的同时提高了天线间的安装兼容性
灵活的变形设计
天线单元和外壳可灵活变化,可适应内置、外置及不同功能需求的产品转换
结构可靠,防水能力强
结构上采用了一体防水式设计,装配简单,防水能力强
规格参数
天线特性
频率范围
GNSS : 1164MHz ~1278MHz/1557MHz~1612MHz
5G ( 4 个 ) :824-960MHz&1710-2690MHz&3300-3600MHz&4800-5000MHz;
阻抗
50欧姆
极化方式
GNSS:右旋圆极化;
5G:线极化
水平面覆盖角度
360°
VSWR
GNSS:≤2.0;
5G:≤6@824~960; ≤4@1710~2690;
≤3@3300~3600MHz;
≤3@4800~5000;
增益(典型值)
/效率(平均值)
GNSS:4.5dBic;
5G:824M-960M≥30%
1710M-2690M≥40%;
3300M-3600M≥40%;
4800M-5000M≥40%
GNSS 天线轴比
最大方向:≤3dB
仰角 10-40°平均轴比:≤6dB
GNSS 天线前后比
≥15 dB(后向为±30°)
GNSS 相位中心误差
PCO:X 北≤2.5mm;Y 东≤2.5mm
隔离度
系统隔离度≤-15dB;
单元隔离度≤-10dB;
低噪声放大器指标
GNSS 低噪放增益
40±2dB
GNSS 低噪放噪声系数
≤2dB
GNSS 低噪放输出驻波
≤2
GNSS 低噪放工作电压
+3.3~+12VDC
GNSS 低噪放工作电流
≤50mA
结构特性
接头形式
SMA 公头
安装方式
螺母锁固
工作温度
-40℃~+85℃
存储温度
-40℃~+95℃
防尘防水等级
IP67
