产品简介

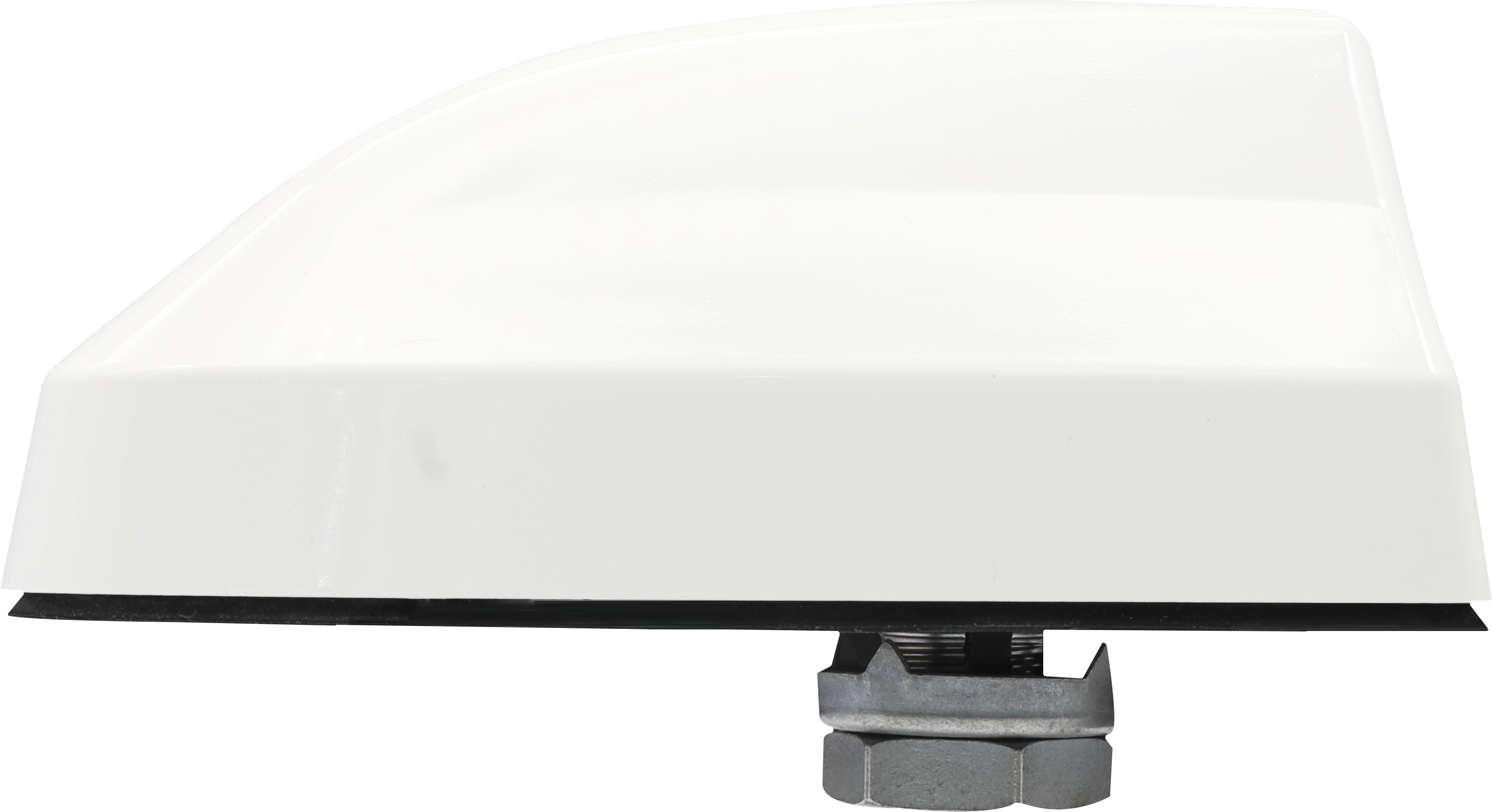

鲨鱼鳍智联车载天线 HX-AUST005 是一款集成了四系统全频的 GNSS 天线单元（可输出两路信号）、5G 1/2/3/4 天线单元、V2X 天线主副单元天线共 7 个天线单元的智能网联车载天线。适用于 L3、L4 级及以上自动驾驶领域，同时也可向下兼容，可配合多种接收机使用，除自动驾驶外，还可应用到各种场合，如车路协同，智慧港口，智慧物流，智慧矿山，智能交通等。

功能特性

高稳相

GNSS 天线为设计布局基准，以物理对称、同时以天线辐射源电荷分布对称作为整体天线设计重心，有效实现 GNSS 天线的稳相性和 V2X 天线的周向能量覆盖的均匀性

天线一体化

多通信网络天线集成一体，有效解决天线分散使用状态下的结构配合的复杂度、管理难度、以及特定性能的有效改善，同时也有利于线束等成本的降低。

天线冗余安装设置

天线现设结构可满足更多特定天线单元数量的集成，且电气性能随着单元数的增减均可保证天线满足使用的正常特性，冗余量的设计保障使得天线可适应的应用载体更为广泛。

结构可靠，防水能力强

结构上采用了一体防水式设计,装配简单，防水能力强

规格参数

天线特性

频率范围

GNSS：L1:1557MHz～1612MHz L2:1164-1278MHz
5G1/2：698~960 MHz 1710~2690MHz 3300~4200MHz 4400~5000 MHz
5G3/4：1710~2690MHz 3300~4200 MHz 4400~5000 MHz;

阻抗

50欧姆

极化方式

GNSS:右旋圆极化；
5G:线极化

水平面覆盖角度

360°

VSWR

GNSS:≤2.0；
5G:698~960 MHz≤5.5；1710~2690MHz≤4.5；3300~4200 MHz≤4.5；4400~5000 MHz≤4.5
V2X：≤2.0

增益（典型值）
/效率（平均值）

3dBic@1164-1278MHz；3.5dBic;@1557MHz～1612MHz
5G1/2：698~960MHz≥30%；1710-2690MHz≥40%；2300~2690MHz≥40%；3300~4200；
5G3/4：1710~2170MHz≥40%；2300~2690MHz≥40%；3300~4200；
3300M-3600M≥40%；
V2X ：≥60%

GNSS 天线轴比

最大方向：≤3dB

相位中心变化量

≤3mm

低噪声放大器指标

GNSS 低噪放增益

33±3dB(可定制，根据实际模组可定)

GNSS 低噪放噪声系数

≤2dB

GNSS 低噪放输出驻波

≤2

GNSS 低噪放工作电压
