测量天线HX-CSX210A

产品简介

HX-CSX225A 是一款涵盖 GPS、GLONASS、BDS、GALILEO 的四系统全频内置测量天线，并且可以兼容 4G、WiFi 工作频段，满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等场合。

功能特性

系统间完美兼容

将 GNSS 天线与 4G、WiFi 天线做兼容集成，一体化设计，便于 RTK整机厂商集成设计。

高稳定的相位中心

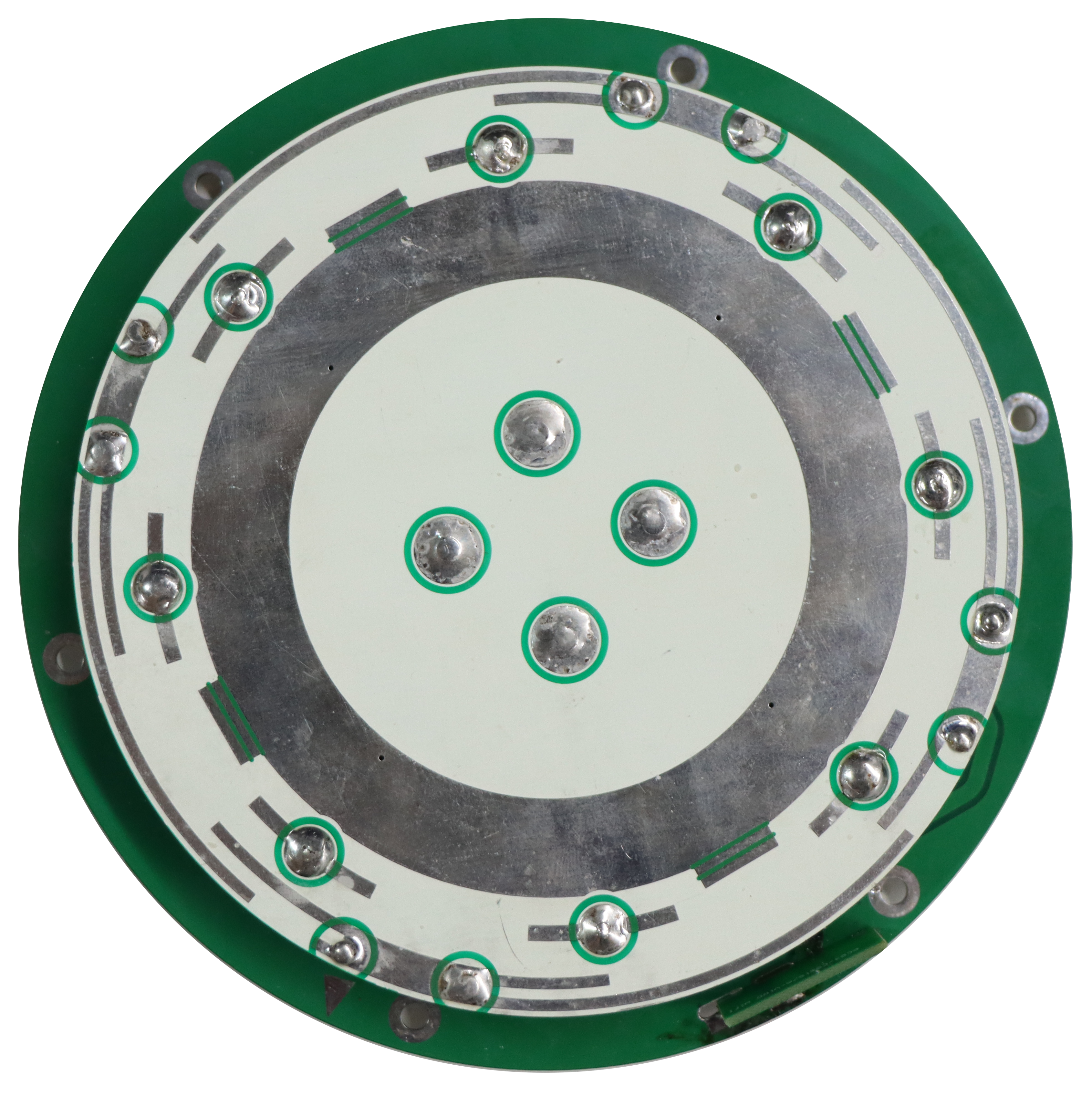

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小。

强大的抗干扰性能

天线LNA具有出色的带外抑制性能，可以抑制无用的电磁波信号，避免接收机被其它无线通信系统干扰，有效降低了系统失锁的风险，如电网、通信基站、电台等电磁波干扰。

结构高可靠性

采用空气介质和低损耗微波板材复合结构，将天线性能设计到最优，并且整体重量更轻，结构更稳固，一致性好，电气性能更稳定可靠。

规格参数

天线特性

频率范围

GPS L1/L2/L5
BDS B1I/B2I/B3I/B1C/B2a/B2b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5
L-Band
4G/WIFI
SBAS L1/L5

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

GNSS:5.5dBi
4G:0.5dBi
WIFI: 0.5dBi

相位中心误差

±2mm

低噪声放大器指标

增益

L1: 34±2dB
L2: 36±2 dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

+3.3～ +12VDC

工作电流

≤45mA

差分传输延迟

≤5ns

结构特性

天线尺寸

Φ127.8*20.3 mm

接头形式

GNSS:MMCX-JW
4G_1:IPEX
4G_2: IPEX 公座
WIFI: IPEX 公座

工作环境

工作温度

-40℃～ +85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
