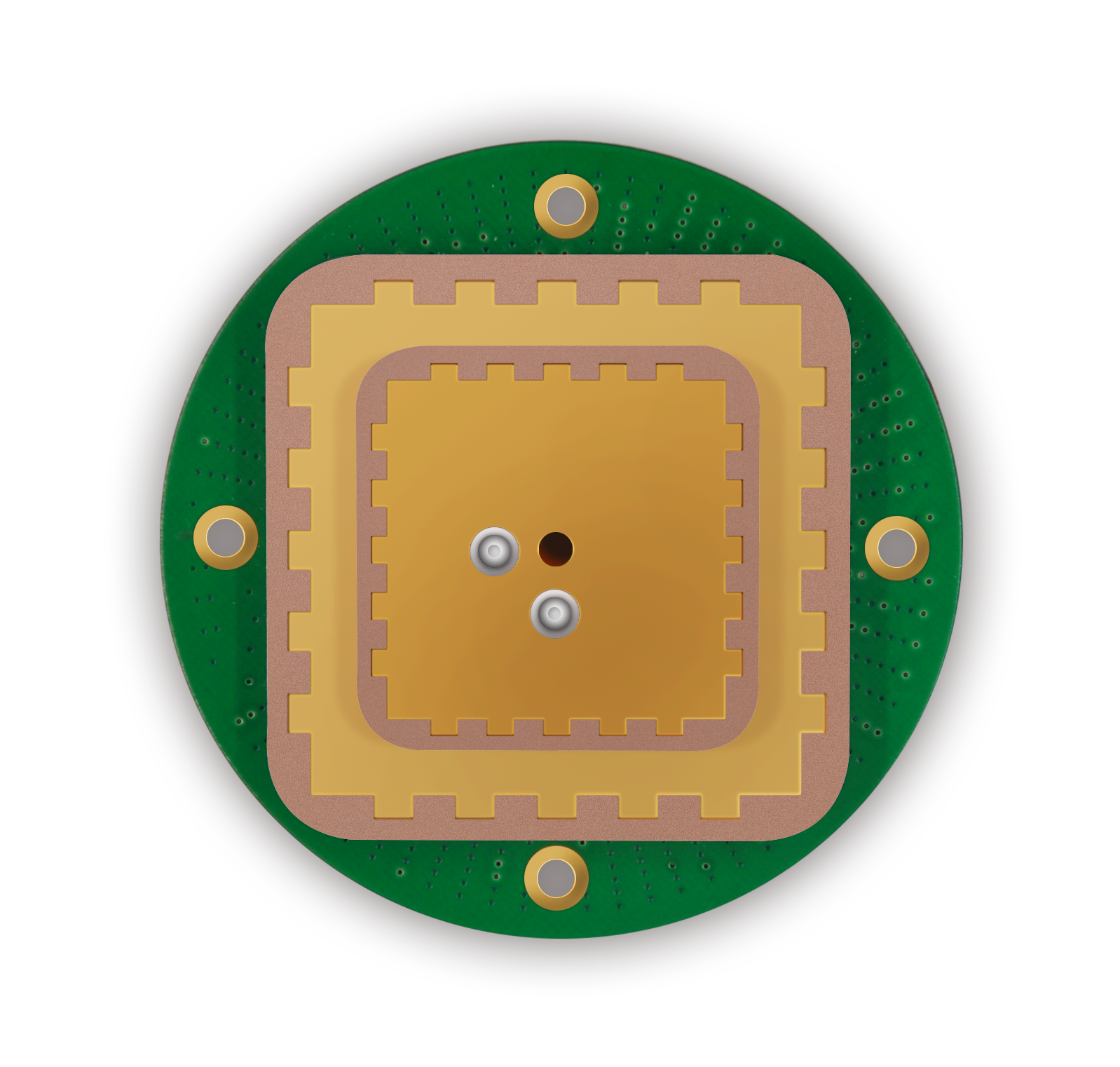

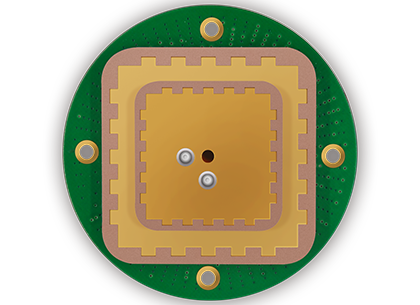

无人机天线 HX-CUX003A
·支持 GPS + GLONASS+北斗信号接收
·重量仅≤80g,功耗低
·稳定的相位中心确保了多系统卫星的跟踪
·内置天线,整机可靠性高
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CUX003A四系统全频内置无人机天线,是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗等特性,极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用,广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域,如民用无人机、车载高精度应用等。
功能特性
四系统全频
支持 GPS + GLONASS+北斗信号接收
厘米级定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
在复杂环境中进行跟踪
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
体积
小巧,便于安装
天线体积小,重量轻,功耗低,有效降低了轻型设备的负载
内置天线,整机可靠性高
RTK 天线内置化,降低了无人机整机的重量,同时大幅提高无人机整机的可靠性,如防水,冲击,装配稳定性等等
规格参数
天线特性
频率范围
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2
GALILEO E1/E5a/E5b
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
2.5dBi
低噪声放大器指标
增益
36±2dB
噪声系数
≤2dB
输出驻波
≤2.0
工作电压
+3.3~ +12VDC
工作电流
≤55mA
差分传输延迟
≤5ns
结构特性
天线尺寸
¢60*16.7mm
天线重量
≤60g
接头形式
SMA-J
工作环境
工作温度
-40℃~ +85℃
存储温度
-55℃~ +85℃
湿 度
95% 不冷凝
