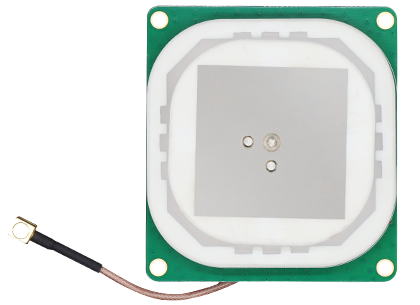

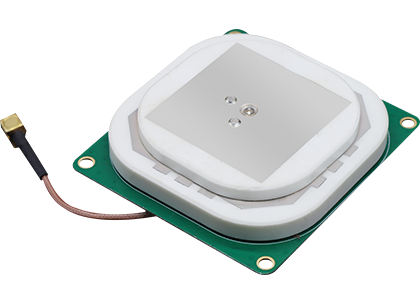

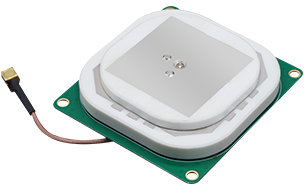

小型无人机天线 HX-CH7005A

·支持 GPS + GLONASS+北斗信号接收
·毫米级定位精度，相位中心稳定
·出色的带外抑制和抗干扰能力
·重量轻功耗低，可有效增强无人机续航能力
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CH7005A 三系统七频内置手持机天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如民用无人机、车载高精度应用等。
功能特性
三系统七频
支持 GPS + GLONASS+北斗信号接收，频率范围： BDS B1/B2/B3，GPS L1/L2，GLONASS L1/L2
毫米级定位精度
相位中心稳定，天线采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小
收星效果好
天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星
强大的抗干扰性能
天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险
体积小巧，结构可靠
天线体积小，重量轻， 功耗低，有效降低了轻型设备的负载，增加续航时间以及便于携带
规格参数
天线特性
频率范围
BDS B1/B2/B3
GPS L1/L2
GLONASS L1/L2
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
4dBi
低噪声放大器指标
增益
36±2dB
噪声系数
≤2dB
输出驻波
≤2.0
差分传输延迟
<5ns
工作电压
+3.3～+12VDC
工作电流
≤55mA
结构特性
天线尺寸
65mm *59mm*15.5mm
天线重量
≤120g
接头形式
MMCX-C-JW1.5
安装方式
4 颗 M3 的螺钉安装
工作环境
工作温度
-40℃～ +85℃
存储温度
-55℃～ +85℃
湿 度
95% 不冷凝
