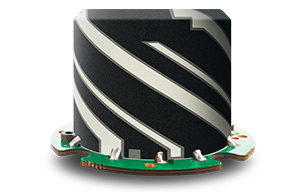

低剖面无人机天线 HX-CU7006A

·双四臂螺旋设计方案,低仰角信号接收强
·出色的带外抑制和抗干扰能力
·重量轻功耗低,可有效增强无人机续航能力
·可定制化安装设计,易于整机集成
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CU7006A 产品是一款涵盖 GPS L1/L2/L5、BDS B1/B2/B3、GLONASS L1/L2、GALILEO E1/E5a/E5b的四系统全频段内置无人机天线,可广泛应用于测量测绘、导航调度等行业,尤其适用于轻型无人机的诸多应用,如航拍、远程遥测、灾情监视、交通巡逻、治安监控等。
功能特性
四系统全频
频率范围:GPS L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2 GALILEO E1/E5a/E5b
厘米级定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
体积小巧,便于安装
天线体积小,重量轻,功耗低,有效降低了轻型设备的负载,增加续航时间以及便于携带
工作频带宽,整机可靠性高
天线工作频带宽,能同时接收多系统多频点信号,提高整机的可靠性
规格参数
天线特性
频率范围
GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2
GALILEO E1/E5a/E5b
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
2.5dBi
低噪声放大器指标
增益
33±2dB
噪声系数
≤2dB
输出驻波
≤2.0
增益平坦度
±2dB
工作电压
+3.3~+12VDC
工作电流
≤55mA
结构特性
天线尺寸
¢44*31.7mm
天线重量
≤15g
接头形式
IPEX 接头(公座)
安装方式
螺钉固定安装
工作环境
工作温度
-40℃~+70℃
存储温度
-40℃~ +70℃
湿 度
95% 不冷凝
