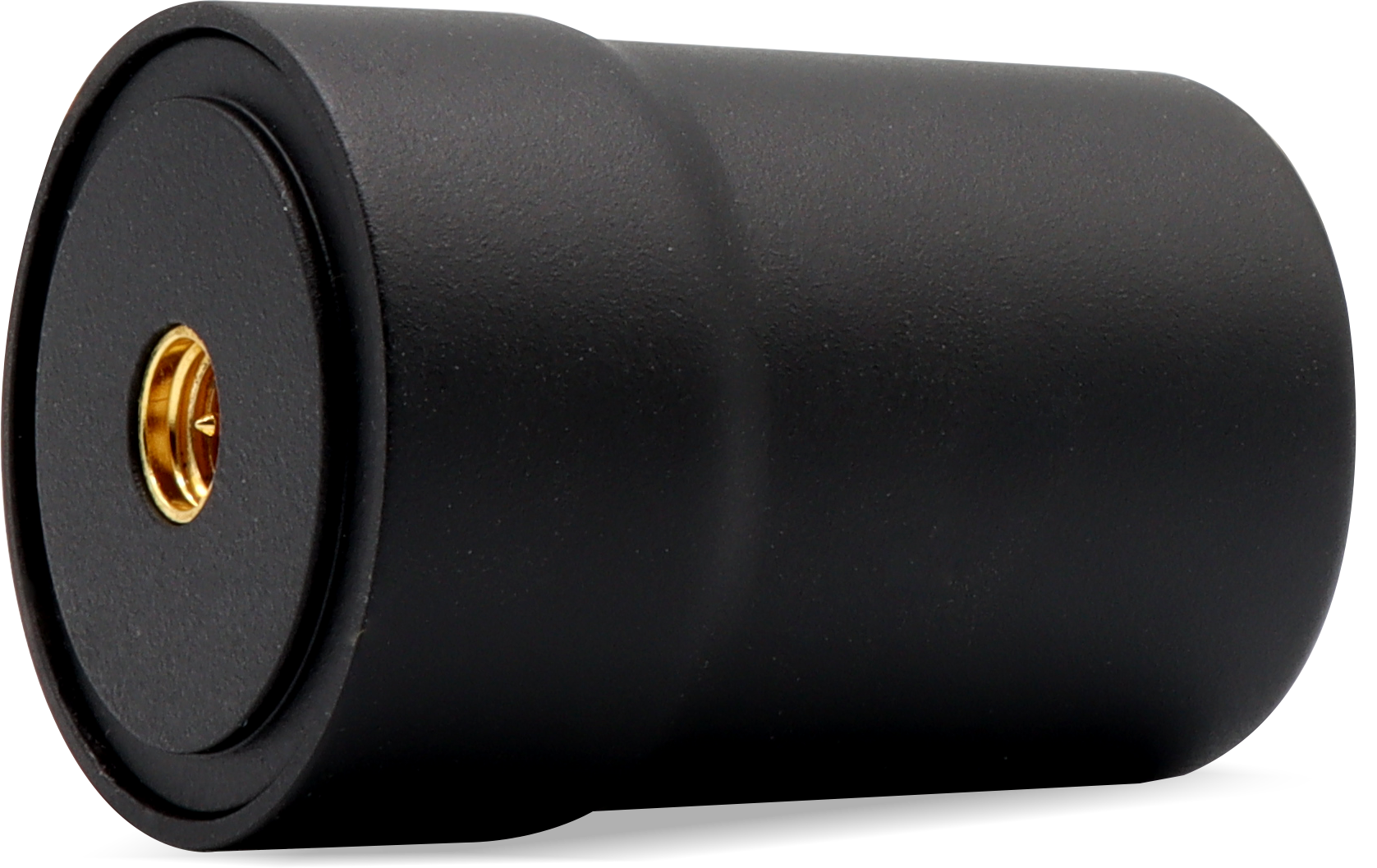

小型无人机天线 HX-CU7603A

·支持四系统全频段信号接收
·D-QHA技术确保了多系统卫星的跟踪
·稳定的相位中心保证厘米级的定位精度
·体积小巧,便于安装
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CU7603A是一款涵盖GPS L1/L2/L5/L-Band,GLONASS L1/L2,BDS B1/B2/B3,Galileo E1/E5a/E5b外置无人机天线,可广泛应用于测量测绘、导航调度等行业,尤其适用于轻型无人机的诸多应用,如航拍、远程遥测、灾情监视、交通巡逻、治安监控等。
功能特性
四系统全频段
支持四系统全频段信号接收,支持L-band频段
稳定的相位中心保证厘米级的定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
D-QHA技术确保了多系统卫星的跟踪
D-QHA技术确保天线有更稳定的广角圆极化性能和更小的天线相位中心偏差,从而确保更精确的定位精度
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
规格参数
天线特性
频率范围
GPSL1/L2/L5
GLONASSL1/L2
GALILEO E1/E5a/E5b
BDSB1/B2/B3
QZSS L1/L2/L5/L6
IRNSS L5
SBASL1/L5
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
2.5dBi
低噪声放大器指标
增益
33±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带内平坦度
±2dB
工作电压
+3.3~+12VDC
工作电流
≤55mA
差分传输延迟
≤5ns
结构特性
天线尺寸
¢32.2*45.8mm
重量
≤25g

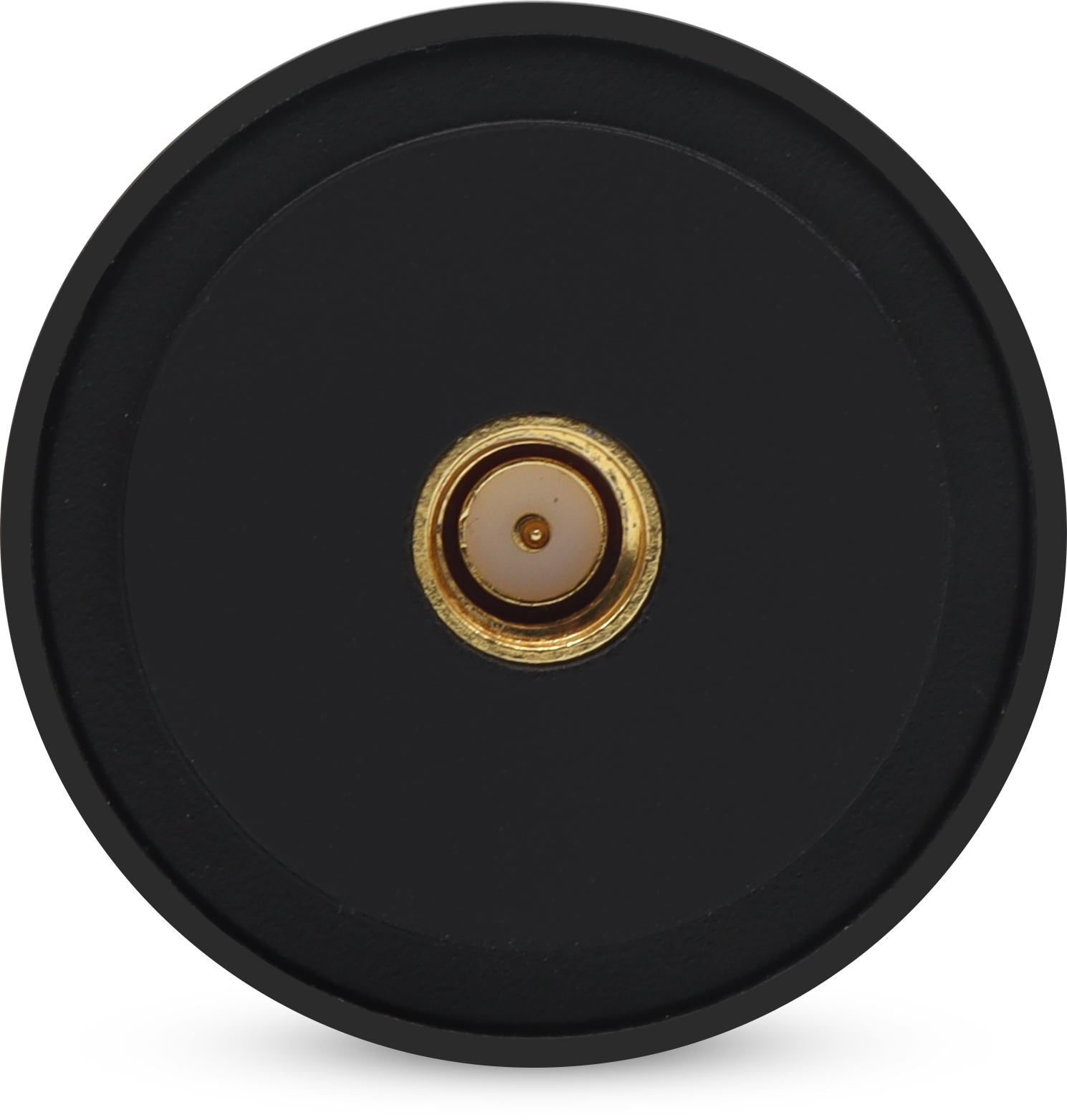

接头形式
SMA 阳头
安装方式
参考安装说明
工作环境
工作温度
-40℃~+70℃
存储温度
-55℃~ +70℃
湿 度
95% 不冷凝
