产品简介

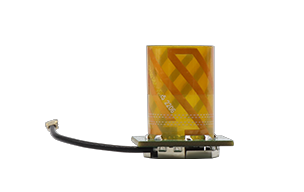

HX-CH3039A 是一款三系统三频内置手持机天线，采用小型四臂螺旋天线形式和 FPC 材料，具有体积小、重量轻、功耗低、增益高等特性，可配合多种手持机、无人机等定位终端使用。

功能特性

厘米级定位精度

天线部分采用四臂螺旋天线设计方案，，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

收星效果好

天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星

体积小巧，便于安装

天线体积小，重量轻，功耗低，有效降低了轻型设备的负载，还可以提高整机的空间利用率，增加装配可靠性和稳定性等

规格参数

天线特性

频率范围

GPS L1
GLONASS L1
BDS B1
Galileo E1

阻抗

50欧姆

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

1.5dBi

低噪声放大器指标

增益

28±2dB

噪声系数

≤1.5dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

2.8~3.6VDC

工作电流

≤20mA

结构特性

天线尺寸

W20*L19.9*23.3mm

重量

≤5g

接头形式

IPEX

安装方式

参考安装说明

工作环境

工作温度

-40℃～+85℃

存储温度

-55℃～ +85℃

湿度

95% 不冷凝
