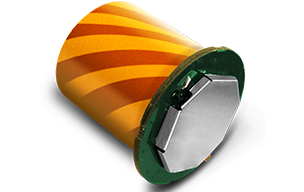

无人机天线 HX-CU7005A
·支持四系统全频段信号
·相位中心稳定,厘米级定位精度
·天线带宽涵盖18个卫星频带
·体积小巧,便于集成
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CU7005A是一款涵盖BDS B1/B2/B3,GPS L1/L2/L5,GLONASS L1/L2,GALILEO E1/E5a/E5b,QZSS L1/L2/L5/L6,IRNSS L5,SBAS L1/L5的内置无人机天线,可广泛应用于测量测绘、导航调度等行业,尤其适用于轻型无人机的诸多应用,如航拍、远程遥测、灾情监视、交通巡逻、治安监控等。
功能特性
四系统全频段
支持四系统全频段信号接收
厘米级定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
宽频带多频工作
天线带宽涵盖18个卫星频带,在复杂的飞行环境中可以给无人机提供多渠道的位置信息,为飞行安全保驾护航
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
体积
小巧,便于集成
天线+有源电路整体尺寸为Ф30*H34mm,重量≤15g,材质轻,可以很好的减少无人机的负重量,增加无人机的续航时间
规格参数
天线特性
频率范围
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2
GALILEO E1/E5a/E5b
QZSS L1/L2/L5/L6
IRNSS L5
SBAS L1/L5
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
2.5dBi
低噪声放大器指标
增益
33±2dB
噪声系数
≤2dB
输出驻波
≤2.0
工作电压
3.3~5VDC
工作电流
≤55mA
增益平坦度
±2dB
结构特性
天线尺寸
¢30*34mm
天线重量
≤15g
接头形式
IPEX 接头(母座)
安装方式
客制
工作环境
工作温度
-40℃~+70℃
存储温度
-40℃~+70℃
湿 度
95% 不冷凝
