产品简介

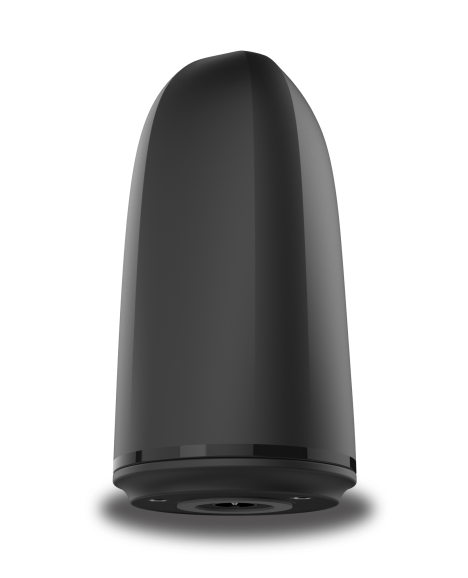

HX-CHX601A是一款涵盖GPS L1/L2、GLONASS G1/G2/G3、BDS B1/B2/B3、Galileo E1/E5b/E6及L_Band的四系统全频外置手持机天线，可广泛应用于测量测绘、导航调度等行业，尤其适用于轻型无人机的诸多应用，如农业、测绘、航拍、远程遥测、灾情监视、交通巡逻、治安监控等。

功能特性

四系统全频信号接收

天线工作频带宽，能同时接收多系统多频点的信号，提高了整机的可靠性

体积小巧

天线体积小、重量轻、功耗低，有效降低了轻型设备的负载，增加了续航时间，采用低风阻外形设计，减小天线对移动载体速度的影响

在复杂环境中进行跟踪

天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，在一些遮挡严重的场合仍能正常收星，如树荫下、建筑物遮挡、航空设备倾斜飞行等也能正常工作

规格参数

天线特性

频率范围

GPS L1/L2
BDS B1/B2/B3
GLONASS G1/G2/G3
Galileo E1/E5b/E6
L_Band

阻抗

50欧姆

极化方式

右旋圆极化

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

3.5dBi

低噪声放大器指标

增益

33±2dB

噪声系数

≤2dB

工作电压

3.3~12VDC

工作电流

≤55mA

增益平坦度

±2dB

结构特性

天线尺寸

¢40*82.6mm

天线重量

≤ 45g

接头形式

SMA-J

工作环境

工作温度

-40℃～+70℃

存储温度

-40℃～+70℃

湿度

95% 不冷凝
