产品简介

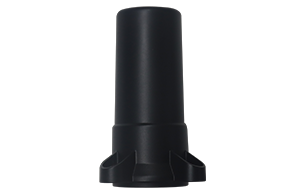

HX-CUX617A是一款涵盖GPS、GLONASS、BDS、GALILEO的四系统全频外置无人机天线，可广泛应用于测量测绘、导航调度等行业，尤其适用于轻型无人机的诸多应用，如航拍、远程遥测、灾情监视、交通巡逻、治安监控等。

功能特性

先进的D-QHA技术

D-QHA技术确保天线有更稳定的广角圆极化（WACP）性能和更小的天线相位中心偏差（PCO），从而确保更精确的定位精度

体积小巧

外形尺寸仅有φ33*66mm(不含线缆接头)，IP67的防水标准，保护其免受灰尘和水的影响，大幅提高了无人机整机的可靠性，如防水，冲击，装配稳定性等

在复杂环境中进行跟踪

天线能够在复杂环境下跟踪可见卫星，为定位提供更高的精度和可靠的数据。例如植保，树林，无人机巡逻，GIS测量等操作

规格参数

天线特性

频率范围

BDS B1I/B2I/B3I/B1C/B2a/B2b
GPS L1/L2/L5
GLONASS L1/L2/L3
GALILEO E1/ E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5

阻抗

50欧姆

极化方式

右旋圆极化

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

2dBi

低噪声放大器指标

增益

23±2dB

噪声系数

≤2dB

工作电压

3.3~12VDC

工作电流

≤55mA

增益平坦度

±2dB

结构特性

天线尺寸

Φ33*66mm(不含线缆接头)

天线重量

≤ 50g

接头形式

SMA-J

工作环境

工作温度

-40℃～+70℃

存储温度

-55℃～+70℃

湿度

95% 不冷凝
