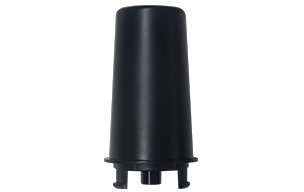

四系统全频外置无人机天线HX-CUX611A

产品简介

HX-CUX611A四系统全频外置无人机天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如民用无人机、车载高精度应用等。

功能特性

支持四系统全频段信号

天线单元增益高，方向图波束宽有更稳定的广角圆极化（WACP）性能，支持GALILEO+GPS+GLONASS+北斗信号的接收

毫米级定位精度

天线部分采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小，从而确保更精确的定位精度

体积小巧

小巧的外观适合应用到各种场合，尤其适用于高速移动的系统和领域，如专业级无人机、无人船、车载等

结构坚固可靠

外观采用具有专利设计的防水透气工艺，IP67防护等级，保护其免受灰尘、紫外线和水的影响，确保天线长期可靠工作

抗干扰性能强

天线LNA具有出色的带外抑制性能，可以抑制无用的电磁波信号，避免接收机被其它无线通信系统干扰，有效降低了系统失锁的风险

规格参数

天线特性

频率范围

BDS B1/B2/B3
GPS L1/L2/L5
GLONASS G1/G2/G3
GALILEO E1/ E5a/E5b/E6
L-Band

阻抗

50欧姆

极化方式

右旋圆极化

水平面覆盖角度

0°~360°

输出驻波

≤2.0

最高增益

3.5dBi

低噪声放大器指标

增益

33±2dB

噪声系数

≤1.5dB

工作电压

3.3~12VDC

工作电流

≤50mA

带内平坦度

±2dB

结构特性

天线尺寸

91mm*48mm

天线重量

≤95g

接头形式

Fakra_A母头

工作环境

工作温度

-40℃～+80℃

存储温度

-55℃～+80℃

湿度

95% 不冷凝

振动

满足 GB/T 2423.100（注1）

冲击

满足 GB/T 2423.5（注1）

盐雾

满足GB/T 2423.18（注1）48h
