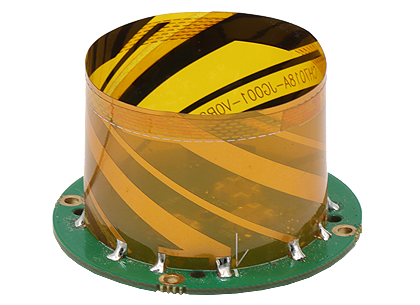

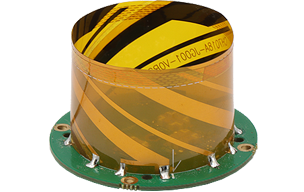

定制化无人机天线 HX-CH7018A

·支持四系统全频段信号,支持L-Band
·天线单元增益高,方向图波束宽,低仰角信号接收好
·工作频带宽,整机可靠性高
·出色的带外抑制和抗干扰能力
在线咨询
产品简介
功能特性
规格参数
应用领域
同系列推荐
产品简介
HX-CH7018A 产品是一款覆盖 BDS B1/B2/B3, GPS L1/L2/L5,GLONASS L1/L2、 GALILEO E1/ E5a/E5b 及 L-Band 的内置无人机天线,可广泛应用于测量测绘、导航调度等行业,尤其适用于轻型无人机的诸多应用,如航拍、远程遥测、灾情监视、交通巡逻、治安监控等。
功能特性
三系统七频
频率范围:BDS B1/B2/B3, GPS L1/L2/L5,GLONASS L1/L2、 GALILEO E1/ E5a/E5b 及 L-Band
厘米级定位精度
相位中心稳定,天线采用多馈点设计方案,实现相位中心与几何中心的重合,将天线对测量误差的影响降低到最小
工作频带宽,整机可靠性高
天线工作频带宽,能同时接收多系统多频点信号,提高整机的可靠性
收星效果好
天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,保证在有遮挡等复杂环境下也能快速锁定卫星
体积小巧,便于安装
天线体积小,重量轻,仅8g,功耗低,有效降低了轻型设备的负载,增加续航时间以及便于携带
规格参数
天线特性
频率范围
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2
GALILEO E1/ E5a/E5b
L-Band
阻抗
50欧姆
极化方式
右旋圆极化
天线轴比
≤3dB
水平面覆盖角度
360°
输出驻波
≤2.0
最高增益
2.5dBi
低噪声放大器指标
增益
33±2dB
噪声系数
≤2dB
输出驻波
≤2.0
带外抑制
698MHz-960MHz≥28dB
1710MHz-2700MHz≥28dB
工作电压
+3.3~+12VDC
工作电流
≤55mA
结构特性
天线尺寸
¢44*28.2mm
天线重量
8g
接头形式
安装方式
客制
工作环境
工作温度
-40℃~+70℃
存储温度
-40℃~ +70℃
湿 度
95% 不冷凝
